Concerto TP-200

Harman Kardon; New York

Données

Forum

Images

Collections

Pays
Etats-Unis

Fabricant / Marque
Harman Kardon; New York

Année
1959

Catégorie
Radio - ou tuner d'après la guerre 1939-45

Radiomuseum.org ID
151641

Images
Schémas

Concerto TP-200; Harman Kardon; New (ID = 596270) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596271) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596272) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596273) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596274) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596275) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596276) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596277) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596278) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596279) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596280) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 596281) Radio — Harman Kardon; New Concerto TP-200 (3)

Concerto TP-200; Harman Kardon; New (ID = 2976398) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 2976400) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 2976399) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 2976401) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 2976402) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979714) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979715) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979716) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979717) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979718) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979719) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979720) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 1979721) Radio — Harman Kardon; New Concerto TP-200 (2)

Concerto TP-200; Harman Kardon; New (ID = 596269) Radio — Harman Kardon; New Concerto TP-200 (2)
Sams Photofact Folders

Concerto TP-200; Harman Kardon; New (ID = 1393321) Radio — Harman Kardon; New Concerto TP-200 (2)

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

Spécifications techniques

No. de tubes
14

Lampes / Tubes
ECC85 ECC85 6AU6 6AU6 6AU6 6AL5 6BA6 6BE6 6BA6 ECC83 ECC82 ECC82 ECC82 ECC82

Principe général
Super hétérodyne avec étage HF; FI/IF 455/10700 kHz

Gammes d'ondes
PO et FM

Tension / type courant
Alimentation Courant Alternatif (CA) / 105 - 125 Volt

Haut-parleur
- Pour casque ou amplificateur BF

Matière
Boitier métallique

De Radiomuseum.org
Modèle: Concerto TP-200 - Harman Kardon; New York

Forme
Appareil d'étagère

Dimensions (LHP)
15 x 4 x 13 inch / 381 x 102 x 330 mm

Remarques
Alternative assembly: 6AQ8 12AX7 and 12AU7 instead ECC85 ECC83 and ECC82.

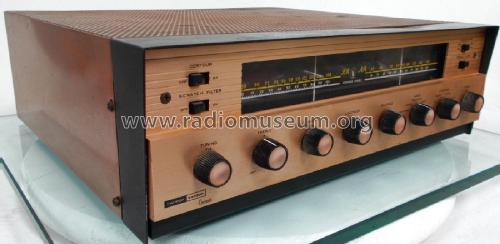

The Harman-Kardon Model TP-200 is an AC operated 14 Tube FM-AM Tuner and Stereo Preamplifier.

The AM and FM sections could be operated simultaneously, to receive the early stereo AM/FM simulcasts; for FM-Mpx-Stereo an external Decoder is required.

Poids net
20 lb 0 oz (20 lb) / 9.080 kg

Prix de mise sur le marché
190.00 $

Schémathèque (1)
Photofact Folder, Howard W. SAMS (Date 10-59, Set 458, Folder 11)

Schémathèque (2)
Radio Shack Catalog (1959; page 13)

Auteur
Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.
