Transistor Tester IM-30

Heathkit (Brand), Heath Co.; Benton Harbor (MI)

Data
Forum
Pictures
Collections

  • Year
  • 1962/1963
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 72785
    • alternative name: Heath Company

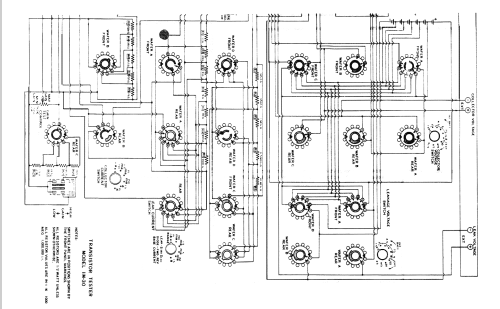

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Storage and/or dry batteries / 10.5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Transistor Tester IM-30 - Heathkit Brand, Heath Co.;
  • Shape
  • Tablemodel, slant panel.
  • Dimensions (WHD)
  • 10.75 x 5.5 x 10.25 inch / 273 x 140 x 260 mm
  • Notes

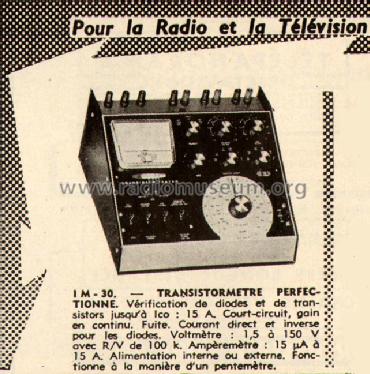

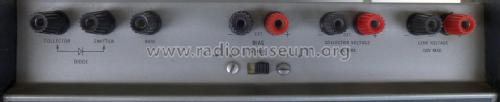

  • Transistor tester, messuring base current, gain 0-300 two scales, collector voltage, collector current, leak voltage, short test, diode, Iceo, Icbo, internal seven D-cell 1.5 Volt batteries. External connectors: Bias supply, Collector voltage supply and leak voltage supply.
  • Net weight (2.2 lb = 1 kg)
  • 3.6 kg / 7 lb 14.9 oz (7.93 lb)
  • Source of data
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • Radio Constructeur et Dépanneur mars 1963.
  • Author
  • Model page created by Egon Penker. See "Data change" for further contributors.
