• Country
• United States of America (USA)

• Manufacturer / Brand
• Heathkit (Brand), Heath Co.; Benton Harbor (MI)

• Year
• 1956 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 138444

• • alternative name: Heath Company

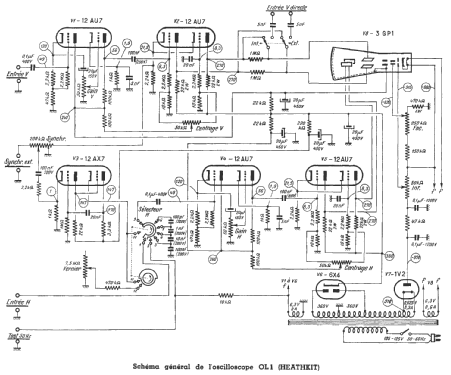

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• 12AU7 12AU7 12AX7 12AU7 12AU7 6X4 1V2 3GP1

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 105-125 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Oscilloscope OL1 - Heathkit Brand, Heath Co.;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 165 x 240 x 300 mm / 6.5 x 9.4 x 11.8 inch

• Notes
• Diamètre du tube 75 mm à luminescence verte, l'oscilloscope OL-1 est destiné aux basse fréquence (400 kHz à 1 Hz), sensibilité 0.1 V_eff pour 1 cm de déviation verticale à 1000 Hz, 4 positions pour la base de temps, 15 à 180 Hz, 180 à 1800 Hz, 1.8 à 12 kHz, 12 à 100 kHz. Consommation environ 45 W.

• Net weight (2.2 lb = 1 kg)
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Literature/Schematics (1)
• Radio Constructeur et Dépanneur 1957

• Author
• Model page created by Raynal Aufils. See "Data change" for further contributors.
