Heli 3000T Tischgerät

• Country
• Germany

• Manufacturer / Brand
• Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)

• Year
• 1960/1961 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 14951

• • alternative name: Gerätebau Limbach VEB
  • Brand: VEB Elektromechanik Mittweida

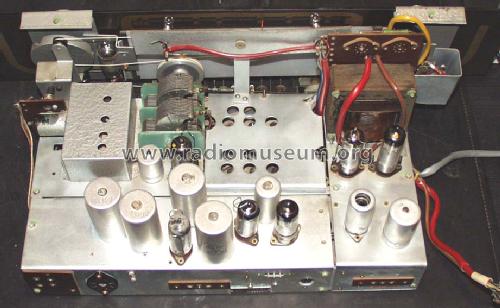

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• ECC85 ECH81 EBF89 EF89 EM80 EABC80 ECC83 EL84 EL84 EZ81

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz; 3 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• 3 Loudspeakers

• Power out
• 8 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Heli 3000T [Tischgerät] - Heli Gerätebau, Hempel KG;

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 690 x 485 x 340 mm / 27.2 x 19.1 x 13.4 inch

• Notes

• Der Heli 3000T wurde nach der Standgerät-Ausführung herausgebracht. Die hier gezeigte Schaltung gilt für den Heli 3000 (ohne Fernbedienungsanschluss). Sie widerspricht dem Prospekt auch in Hinsicht auf die FM-ZF (10,6 zu 10,7 MHz).

  Gegentaktendstufe. 3 Lautsprecher: 2 permanent-dynamische breitband-Konzertlautsprecher, 1 statischer Hochtonlautsprecher. Selbst eichbare Skala, Kanaleichung nach CCIR. Klangregister, Bandspreizung mit durch KW-Lupe.

  Anschlussbuchsen: Bandkabeleingang 240 Ohm, Tonabnehmer, Magnettongerät, Fremdlautsprecher.

  Anschlussmöglichkeit für Rafena FE855491 Fernregler für Einstellung von Klangfarbe und Lautstärke.

• Price in first year of sale
• 995.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• -- Original prospect or advert
