Leistungsverstärker V732/1

Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1968 ??
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 261542
    • alternative name: Gerätebau Limbach VEB
    • Brand: VEB Elektromechanik Mittweida

 Technical Specifications

  • Number of Transistors
  • 6
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 12 W (undistorted)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Leistungsverstärker V732/1 - Heli Gerätebau, Hempel KG;
  • Shape
  • Rack
  • Notes

  • Der Leistungsverstärker ist Bestandteil der Studio-Abhörkombination Z 132 /1.
    Herstellerbezeichnung: VS 132-1
    NF-Eingang: 1,55 V, 7 kΩ, trafosymmetrisch
    NF-Ausgang: 12 VA an 5 Ohm (für KSP 215 K)


  • Author
  • Model page created by Frithjof Grassmann. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Leistungsverstärker is part of the collections of the following members.

 Forum

Forum contributions about this model: Heli Gerätebau,: Leistungsverstärker V732/1

Threads: 1 | Posts: 2

Hallo zusammen,

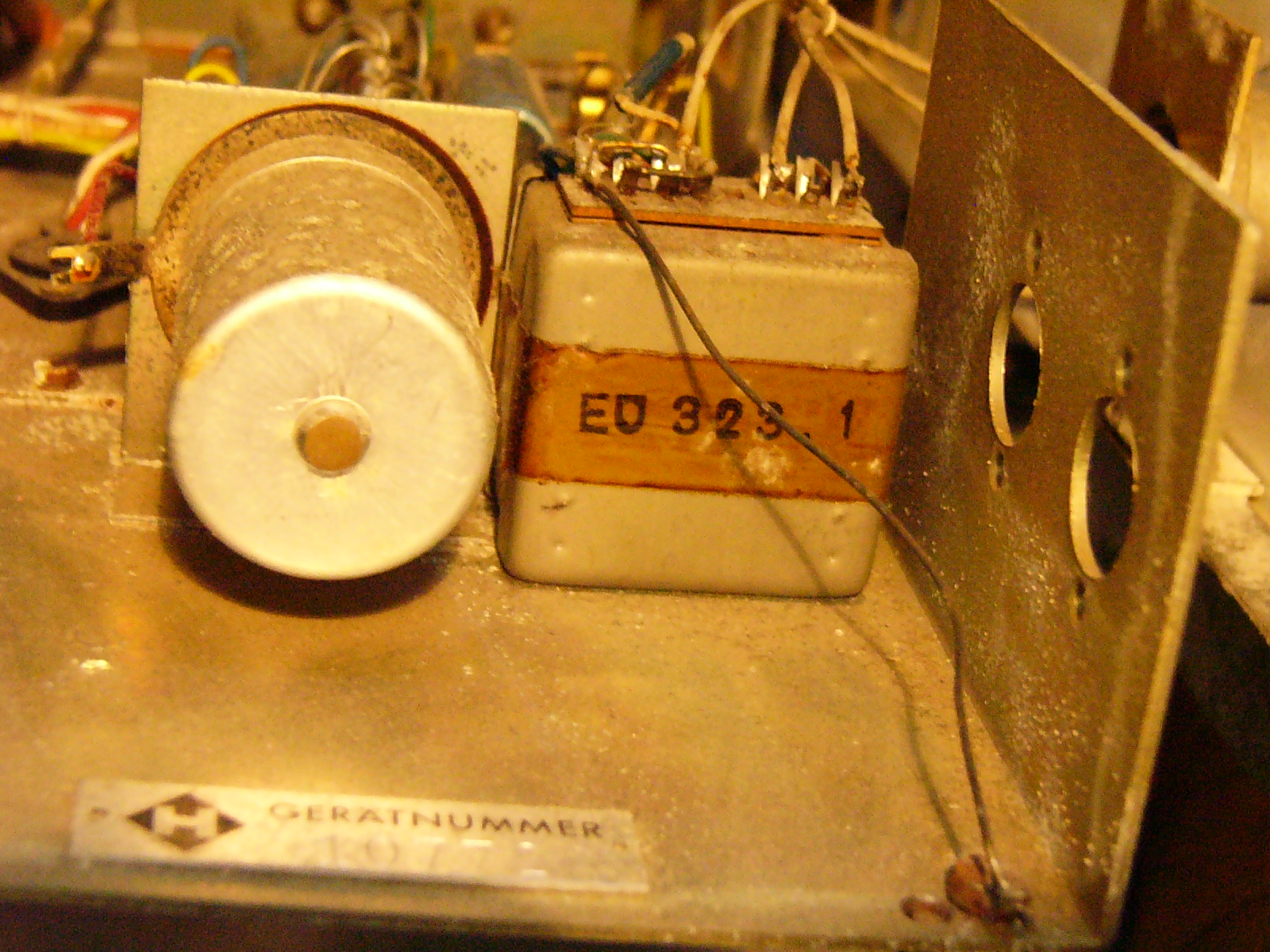

in verschiedenen Geräten von Heli für die Studiotechnik sind Eingangsübertrager mit der Bezeichnung EÜ 3231 (EÜ 323.1) verbaut. Im V732/1 ist an Kontakt 1 und 4 der Ausgang (= Verstärkereingang) und an Kontakt 6 und 8 der Eingang (= Funkhauspegel?) angeschlossen. An der Wicklung messe ich 2070 Ohm zwischen 6 und 8 und 4110 Ohm zwischen 1 und 4. Sind das von Heli selbst hergestellte Teile oder sind die EÜ von einem Hersteller für Studiokomponenten - und wenn ja von wem?

Herzliche Grüße

Gerhard Wickern





Attachments

Gerhard Wickern, 09.Oct.23
