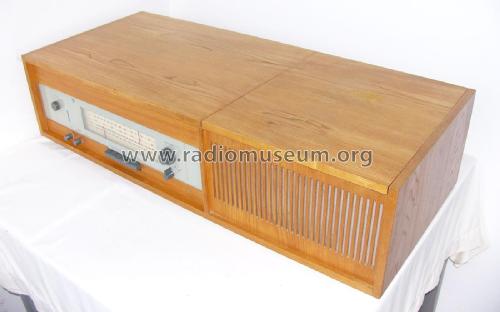

RS5 mit Glasfront
Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
- Year
- 1967 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 315185
-
- alternative name: Gerätebau Limbach VEB
- Brand: VEB Elektromechanik Mittweida
- Number of Tubes
- 7
- Number of Transistors
- 3
- Main principle
- Superheterodyne (common); ZF/IF 455/10700 kHz; 10700 AF stage(s)
- Tuned circuits
- 8 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Details
- Record Player (not changer)
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (max.)
- Material
- Wooden case
- from Radiomuseum.org
- Model: RS5 [mit Glasfront] - Heli Gerätebau, Hempel KG;
- Shape
- Console, Highboy (legs > 50 %).
- Dimensions (WHD)
- 1040 x 245 x 440 mm / 40.9 x 9.6 x 17.3 inch
- Notes
-
Mit Steuergerät RK3 (mono) und Plattenspieler P15N-63 von Ziphona, auf Stahlrohrgestell, 30 cm hoch. Maße ohne Gestellhöhe. Im Unterschied zur anderen Gehäuse-Variante des RS5 hat dieses Gerät noch eine Glasfrontscheibe ähnlich den Vorgängern mit Heli 3001-Chassis, z.B. RS4.

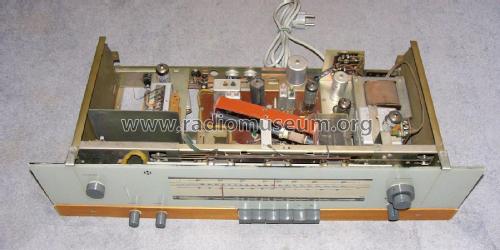

Das vorliegende Gerät mit der Seriennummer 40903 ist eine frühe Variante des RK3, noch ohne Steckplatz für den Stereodekoder, dafür mit einer Ferritantenne. Erst ab Gerätenummer 43400 entspricht das Chassis vollständig dem Modell RK3 (siehe dort) und kann auf HF-Stereo nachgerüstet werden.
- Author
- Model page created by Gerhard Wickern. See "Data change" for further contributors.
