Rundfunk-Empfangs-Einschub RE822-2 - 8380.822.2 RK 5E
Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
- Year
- 1974 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 187826
-
- alternative name: Gerätebau Limbach VEB
- Brand: VEB Elektromechanik Mittweida
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Rundfunk-Empfangs-Einschub RE822-2 - 8380.822.2 [RK 5E] - Heli Gerätebau, Hempel KG;
- Shape
- Rack
- Dimensions (WHD)
- 478 x 202 x 300 mm / 18.8 x 8 x 11.8 inch
- Notes
-

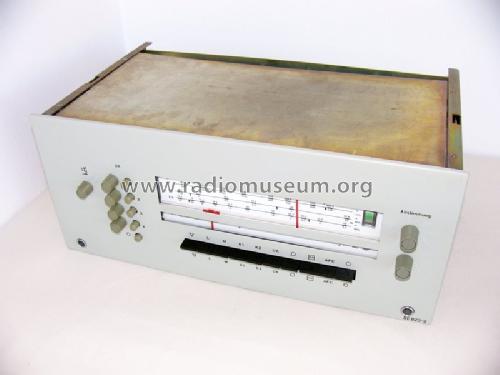

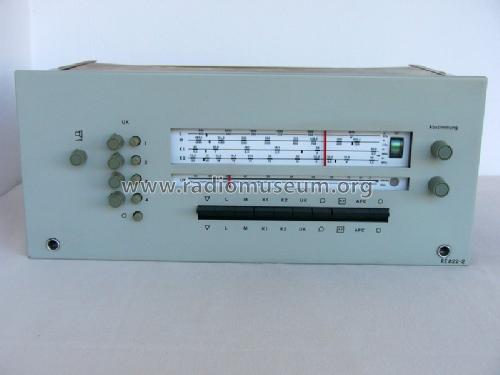

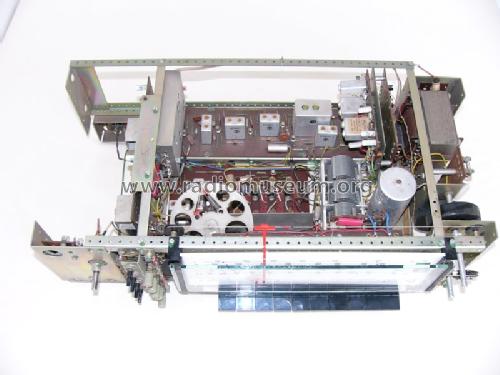

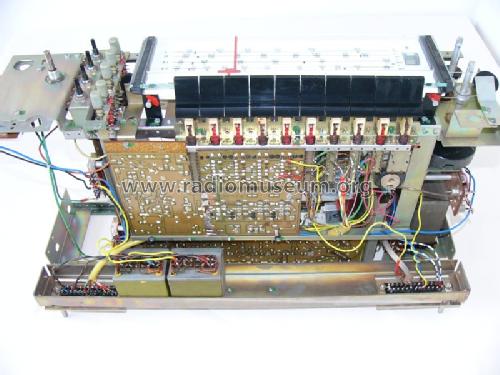

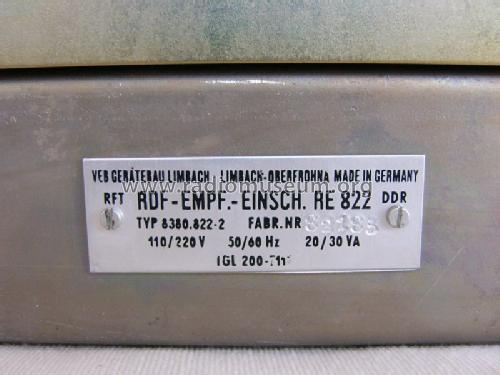

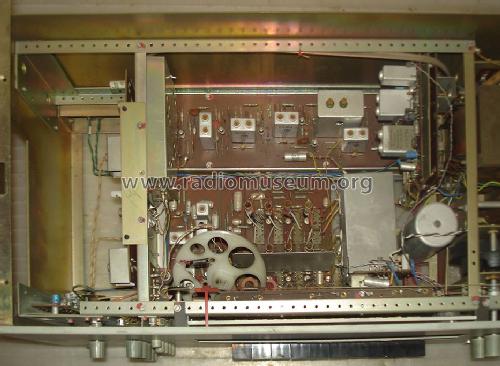

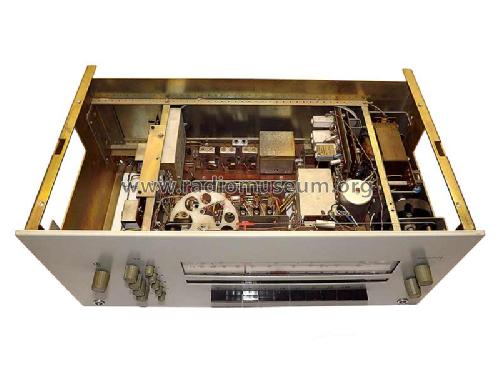

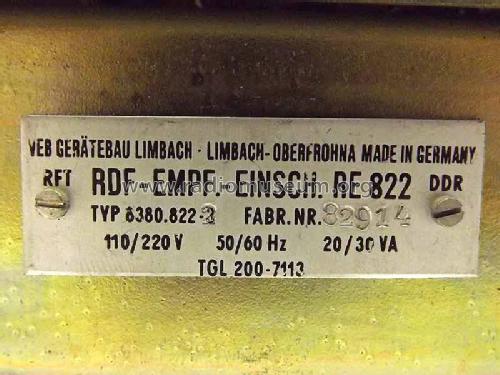

Heli Rundfunk-Empfangseinschub RE822-2 für den Einbau in Normgestellen.
4 Stationstasten für UKW, eingerichtet für Stereoempfang. Schaltbare AFC.

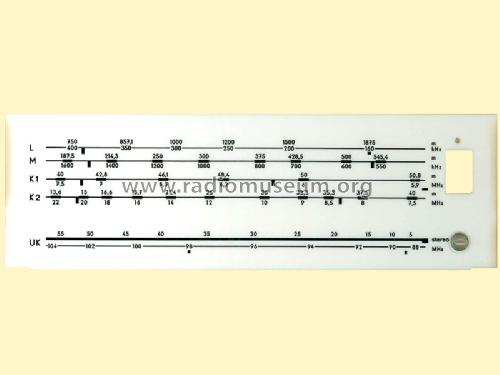

Empfangsbereich UKW: 87,5...104 MHz.
Frontseitig Ausgangspegel einstellbar.

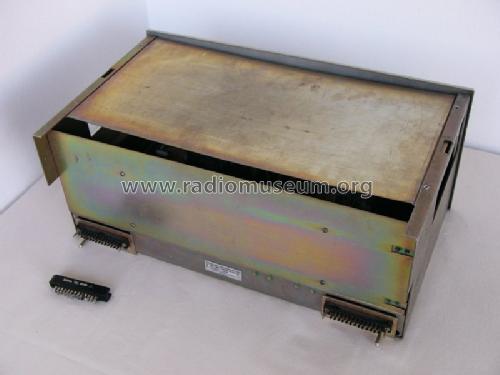

Anschlüsse rückseitig über Messerleisten.Basiert technisch auf dem Heli Steuergerät RK 5 und wird auch als RK5E bezeichnet.
Hauptsächlich für den Einbau in Verstärkeranlagen aus dem Funkwerk Kölleda gebaut.
- Author
- Model page created by Bernhard Nagel. See "Data change" for further contributors.
- Other Models
-
Here you find 119 models, 108 with images and 66 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
Collections
The model Rundfunk-Empfangs-Einschub is part of the collections of the following members.
Forum contributions about this model: Heli Gerätebau,: Rundfunk-Empfangs-Einschub RE822-2 - 8380.822.2
Threads: 2 | Posts: 2
Hallo zusammen,
nachdem mich Herr Eckardt freundlicherweise darauf aufmerksam gemacht hatte, das im GFGF-Forum die Original-Unterlagen zur Steckerbelegung veröffentlicht sind, konnte ich ein erstes Gerät zum Leben erwecken. Der bisher unbekannte Kontakt auf der rechten Messerleiste 6a/6b ist ein Schaltkontakt für den HF-Teil. Nach Verbinden der beiden Kontakte lief das Gerät auf Anhieb und man kann mit einem Kopfhörer bei 10a/10b bzw 12a/12b das Radiosignal hören. Ein zweites Gerät hat prinzipiell auch Empfang, aber der AM-Drehko ist fest und UKW kommt, wenn überhaupt nur extrem leise durch, obwohl das Feldstärkeinstrument beim Sender einstellen deutlich reagiert. Da ist also wohl noch etwas zu tun.
Herzliche Grüße und nochmals vielen Dank an Herrn Eckardt!
Gerhard Wickern
Gerhard Wickern, 25.Sep.13
Hallo zusammen,
ich habe mittlerweile anhand der Verdrahtung am Gerät die Anschlussbelegung weitgehend entschlüsselt. Ich füge sie hier als Tabelle ein:
Anschlussbelegung Heli RE 822-2 | ||
Linker Anschluss | ||
Plattenspieler Eingang | Signal links | 1a |
Signal rechts | 4a | |
Masse links | 1b | |
Masse rechts | 4b | |
Tonband Eingang | Signal links | 2a |
Signal rechts | 5a | |
Masse links | 2b | |
Masse rechts | 5b | |
Tonband Ausgang | Signal links | 3a |
Signal rechts | 6a | |
Masse links | 3b | |
Masse rechts | 6b | |
Leistungsverstärker | Signal links | 10a |
Signal rechts | 12a | |
Masse links | 10b | |
Masse rechts | 12b | |
Rechter Anschluss | ||
Netzanschluss | Netz | 1a |
Netz | 1b | |
unbekannter Anschluss zum Netzteil | ??? | 6a |
??? | 6b | |
FM-Antenne | Pol 1 | 8a |
Pol 2 | 8b | |
AM-Antenne | 9a |

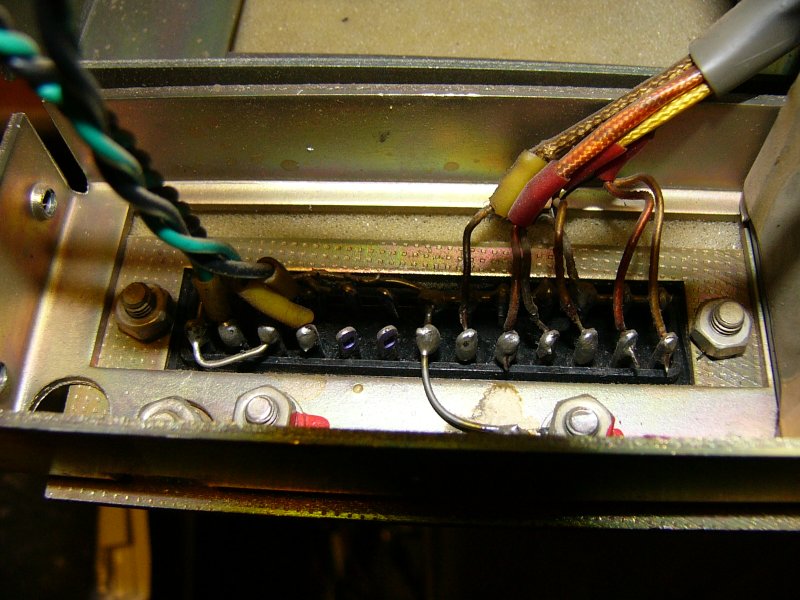

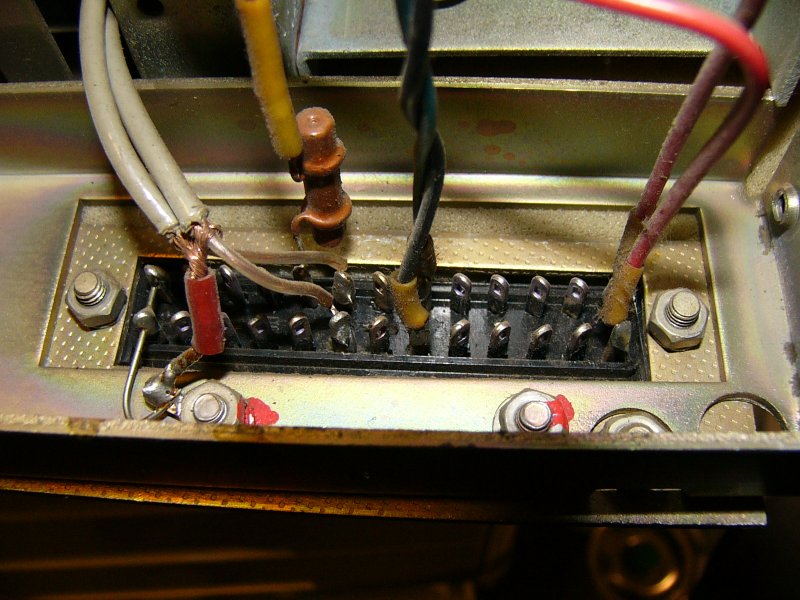

Ausserdem 2 Bilder, zuerst vom rechten Stecker, und dann vom linken Stecker.
Leider gehen alle drei RE 822-2, die ich mittlerweile habe, bisher nicht. Die Skalenbeleuchtung geht an, aber das Feldstärkeinstrument zuckt nicht und am Ausgang (für das Tonband, die Anschlußcharakterristik des Leistungsverstärkers ist mir unbekannt) kommt nicht heraus. Ist das Kontaktpaar 6a/6b am rechten Anschluß mit bisher unbekannter Funktion vielleicht ein Anschluß für einen externen Ein/Aus-Schalter?
Herzliche Grüße
Gerhard Wickern
Leerzeilen gelöscht
Attachments
- rechter Stecke Innenseite (118 KB)
- Linker Stecker Innenseite (116 KB)
Gerhard Wickern, 22.Sep.13
