K181-G53
Hell, Rudolph; Kiel
- Country
- Germany
- Manufacturer / Brand
- Hell, Rudolph; Kiel
- Year
- 1963 ??
- Category
- Power supply/conditioner or battery or charger
- Radiomuseum.org ID
- 159598
Frontseite (es fehlen zwei Lampen)
Rückseite
Seite

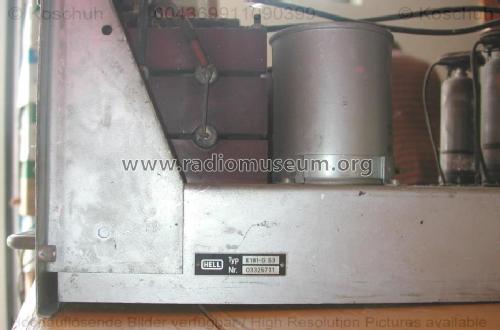

Typenschild
- Number of Tubes
- 2
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- from Radiomuseum.org
- Model: K181-G53 - Hell, Rudolph; Kiel
- Notes
- Hochspannungsnetzgerät
- Net weight (2.2 lb = 1 kg)
- 10.3 kg / 22 lb 11 oz (22.687 lb)
- Author
- Model page created by Max Koschuh. See "Data change" for further contributors.
- Other Models
-
Here you find 13 models, 12 with images and 5 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Hell, Rudolph; Kiel
Forum contributions about this model: Hell, Rudolph; Kiel: K181-G53
Threads: 1 | Posts: 1
Der Klischraph K181 ist ein Maschine zur hersettung von Druckplatten für Buchdruck und Offsetdruck. Man konnte Vorlagen in Schwarz / Weis und Farbe in Aufsicht und Durchsicht verarbeiten. Masstabsänderungen wurden von 33% bis 400% stufenlos mit einem Hebelbelsystem vorgenommen. Hydraulisch angetrieben ist die Gravurtischbewegung, in einer hoch genauen Prismenführung.
Die gesamte Elektronik bis auf weige Ausnahmen ist mit einer vielzahl von Röhren realisiert. Die Anforderungen an die diversen Spannungsversorgungen sind sehr hoch und wurden mit Röhren und magnetischen Gleichhaltern stabilisiert. Alle Baugruppen sind in steckbaren Einheiten.
Das waren: fünf Netzteile, Hauptverstäker, Schwarz / Weis Verstärker, Farbverstärker der eigentlich einen analoger Farbrechner ist, Optikköpfe, Multipliereinhet, und Gravurköpfe für die verschiedenen Rasterweiten.
Für weitere Informationen stehe ich gerne zur Verfügung
Helmut Biberle, 02.Jul.19
