Oscilloscope 132A

Hewlett-Packard, (HP); Palo Alto, CA

Data
Forum
Pictures
Collections

  • Year
  • 1965
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 225328

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without

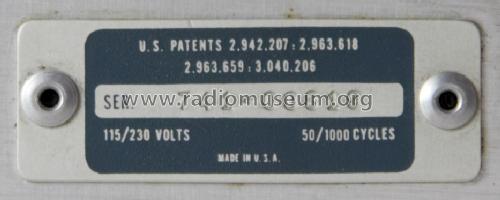

  • Power type and voltage
  • Alternating Current supply (AC) / 115; 230 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oscilloscope 132A - Hewlett-Packard, HP; Palo Alto
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 425 x 229 x 466 mm / 16.7 x 9 x 18.3 inch
  • Notes

  • Das Oszilloskop Hewlett Packard Modell 132A ist ein universell einsetzbares Gerät für Labor, Fertigung und Produktion. Die horizontale und vertikale Anzeige-Empfindlichkeit beträgt 100µV/cm , die Bandbreite beträgt 500kHz. Eine Dehnungsfunktion der Ablenkung erlaubt eine bis zu 50 fache Dehnung des Strahls, um Details sichtbar zu machen, was einer Länge von 500cm entspricht.

    Horizontalablenkung:
    interner Generator mit 21 Bereichen von 1µs/cm bis zu 5 sec/cm, Genauigkeit innerhalb +/-3%.
    Die Ablenkgeschwindigkeit lässt sich kontinuierlich regeln und erweitert den langsamsten Bereich auf etwa 12,5s/cm
    Vergrößerung:  x2; x5; x10; x20; x50 ab 0,2µs/cm mit +/-5% Genauigkeit
    Automatische Triggerung: Die Grundlinie wird in Abwesenheit eines Signales angezeigt.
    Intern: 50Hz bis 500kHz ab o,5 cm vertikaler Ablenkung
    Extern: 50Hz bis 500kHz ab o,5 cm Spitze/Spitze oder höher
    Trigger Flanke: positive oder negative Flanke des externen Signals oder des internen vertikalen Ablenksignals.

    Vertikale und horizontale Verstärker:
    Bandweite:
    DC bis 500kHz
    AC (Eingang) an 2Hz bis 500kHz
    AC (Verstärker) 25Hz bis 500 kHz bei 0,1mV Empfindlichkeit
    Die untere Grenzfrequenz erhöht sich mit zunehmender Empfindlichkeit; bei 20mV beträgt sie 0,25Hz, in den weniger Empfindlichen Bereichen geht sie bis Gleichstrom (DC)
    Empfindlichkeit:
    0,1 mV/cm  bis 20 V/cm in 21 Bereichen in 1-2-5 Staffelung mit einer Genauigkeit von +/-3%.
    Eingangsimpedanz: 1MOhm / 47pF in allen Bereichen konstant

    Das 132A verwendet als einziges je von HP gefertigtes Oszilloskop eine 2-Strahlröhre. Es erlaubt x-y Darstellung mit einem Strahl, während der andere Strahl ein Signal in Abhängigkeit von der Zeit darstellt.

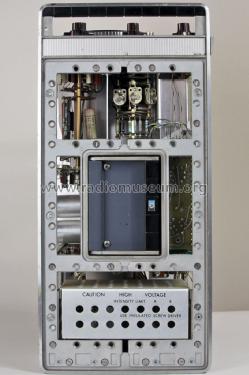

    Ebenfalls bemerkenswert ist die verwendete Sandwichtechnik der Leiterplatten: Die Röhren sitzen auf einer schmalen Grundplatine, während die Bauelemente vertikal zwischen der Grundplatine und einer darüber befindlichen 2. Platine am Rand angeordnet sind. Die Platinen sind aus Epoxidharz 2-lagig ausgeführt. Dies führt zu Servicefreundlichkeit, starker Reduzierung der Verdrahtung mit Drähten bei gleichzeitig guter Kühlung der Bauelemente.

  • Net weight (2.2 lb = 1 kg)
  • 18.5 kg / 40 lb 12 oz (40.749 lb)
  • Price in first year of sale
  • 1,275.00 $
  • Source of data
  • -- Original prospect or advert
  • Author
  • Model page created by Martin Renz. See "Data change" for further contributors.
