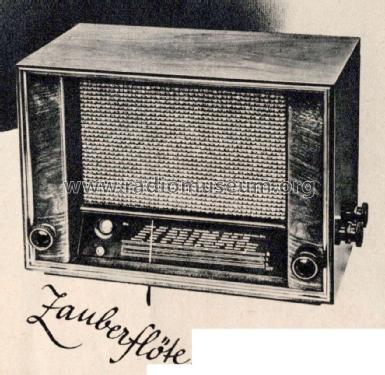

Zauberflöte HS10
Himmelwerk AG, Tübingen - siehe auch LTP (Nachfolger)
- Country
- Germany
- Manufacturer / Brand
- Himmelwerk AG, Tübingen - siehe auch LTP (Nachfolger)
- Year
- 1950/1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 15880
Innenansicht
Rückwand der Zauberflöte.
eBay-Artikelnummer: 311386340480
eBay-Artikelnummer: 311386340480
eBay-Artikelnummer: 291467963824
eBay-Artikelnummer: 291467963824
eBay-Artikelnummer: 291467963824
eBay-Artikelnummer: 291467963824
eBay-Artikelnummer: 291467963824
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 473/468 kHz
- Tuned circuits
- 8 AM circuit(s)
- Wave bands
- Ready for FM, has Broadcast, Long Wave, Short wave.
- Power type and voltage
- Alternating Current supply (AC) / 110, 125, 220, 235, 250 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: Zauberflöte HS10 - Himmelwerk AG, Tübingen -
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 450 x 325 x 255 mm / 17.7 x 12.8 x 10 inch
- Notes
- [RM4905-242] KW-Lupe Zwei KW-Bänder KW I: 16-27 m KW II: 28-50 m
- Net weight (2.2 lb = 1 kg)
- 7 kg / 15 lb 6.7 oz (15.419 lb)
- Price in first year of sale
- 312.00 DM
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 2, Ernst Erb
- Mentioned in
- Funk-Technik (FT) (21/1950, S. 655, 656 / Daten, Schema)
- Other Models
-
Here you find 5 models, 5 with images and 1 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Himmelwerk AG, Tübingen - siehe auch LTP (Nachfolger)
Collections
The model Zauberflöte is part of the collections of the following members.
Forum contributions about this model: Himmelwerk AG,: Zauberflöte HS10
Threads: 1 | Posts: 4
Hallo zusammen,
von einem Bekannten bekam ich ein Radio Himmelwerk Zauberflöte HS10. Neben den im Steckbrief zu diesem Radio aufgeführten Röhren befindet sich hierin zusätzlich eine ECF12. Sie sitzt auf einem kleinen Kasten über den UKW-Antennenbuchsen. Die UKW-Antennenbuchsen sind mit diesem Kasten verbunden (vermutlich UKW-Vorstufe).
Ist dies eine Erweiterung des Gerätes firmenseitig oder eher eine private Bastelei? Über nähere Informationen wäre ich dankbar.
Horst Hoferichter
von einem Bekannten bekam ich ein Radio Himmelwerk Zauberflöte HS10. Neben den im Steckbrief zu diesem Radio aufgeführten Röhren befindet sich hierin zusätzlich eine ECF12. Sie sitzt auf einem kleinen Kasten über den UKW-Antennenbuchsen. Die UKW-Antennenbuchsen sind mit diesem Kasten verbunden (vermutlich UKW-Vorstufe).
Ist dies eine Erweiterung des Gerätes firmenseitig oder eher eine private Bastelei? Über nähere Informationen wäre ich dankbar.
Horst Hoferichter
Horst Hoferichter, 01.May.05
