• Year
  • 1966
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 97341

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Radiotester TR-0608 - Hiradástechnika Szövetkezet
  • Dimensions (WHD)
  • 280 x 225 x 335 mm / 11 x 8.9 x 13.2 inch
  • Notes

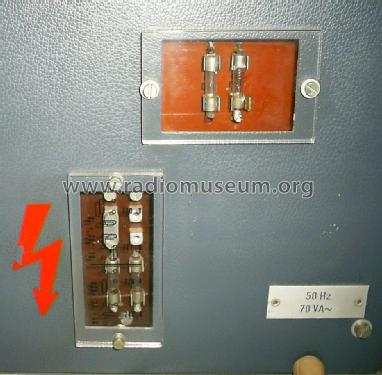

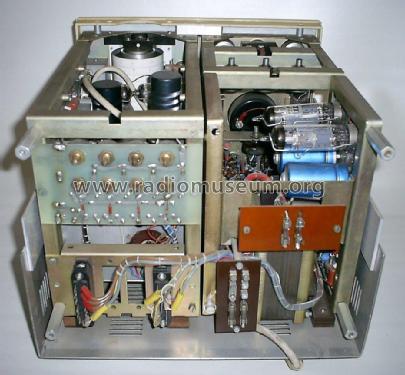

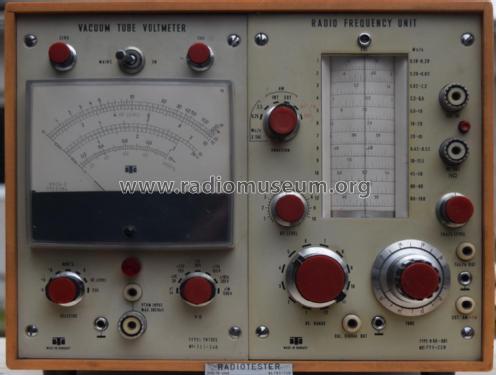

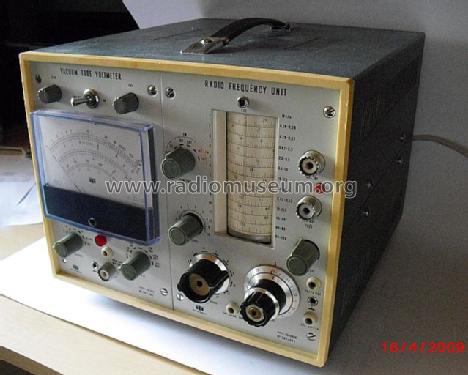

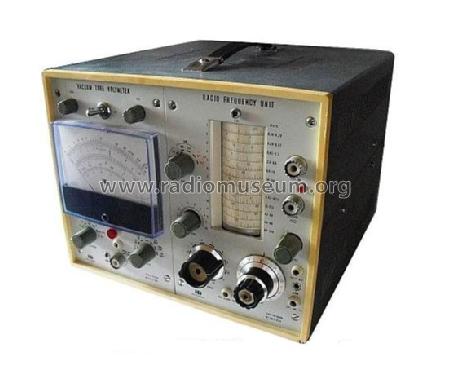

  • Kombination aus Signalgenerator (Radio Frequency Unit R06-001, 0,1-108 MHz) und Röhrenvoltmeter (Vacuum Tube Voltmeter TR1305, 0-1000 V AC/DC, 0...1000 MOhm).
  • Net weight (2.2 lb = 1 kg)
  • 14.3 kg / 31 lb 8 oz (31.498 lb)
  • Source of data
  • -- Collector info (Sammler)
  • Literature/Schematics (1)
  • Technika, 1966/10
  • Author
  • Model page created by Joachim Glüder. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Radiotester is part of the collections of the following members.

 Forum

Forum contributions about this model: Hiradástechnika: Radiotester TR-0608

Threads: 2 | Posts: 5

Gute Tag an die Gemeinde

Ich bin etwas verwirrt über die verschiedenen Typenbezeichnung bei den Kombinationsgeräten bzw bei deren Zuordung in diesem Modell-Archiv.
Ich habe kürzlich diese Kombination als Modell "TR-0808" erstanden (diese Nummer steht aber zugegebenermaßen nirgends am Gerät -- es kann sich also auch um einen Schreibfehler des Anbieters handeln)
Es ist jedenfalls eine Kombination aus Röhrenvoltmeter TR-1305 (welches im Gerätearchiv an anderer Stelle separat behandelt wird) und Prüfsender TR-0605 (welches wiederum an anderer Stelle behandelt wird)
Hier heisst das die Kombination als Gerät aber  "TR-0608" ... steht das so am Gerät oder in Unterlagen der ungarischen Firma?


Zum Gerät:
Das Voltmeter funktioniert soweit,  nur ist das Drehspul-Messwerk kaputt (kein elektr. Durchgang) .. ich suche daher ein in der Größe und Bauart passendes Messwerk. Nach meinen Messungen an den Zuleitungen zu Messwerk müsste es einen Bereich von 0 - 1000 mV haben

Den Prüfsender muss ich noch überprüfen, er pfeift zwar ganz leise nach dem Einschalten (ca der 1 KHz-Ton), ich kann aber mit dem Frequenzzähler oder dem Oszilloskop weder am Kalibrier- und 1 Khz-Ausgang noch am HF-Ausgang ein Signal feststellen.

irgendwelche Ideen dazu?

LG
Gerhard









Gerhard Schoenbauer, 23.Mar.20

Weitere Posts (4) zu diesem Thema.

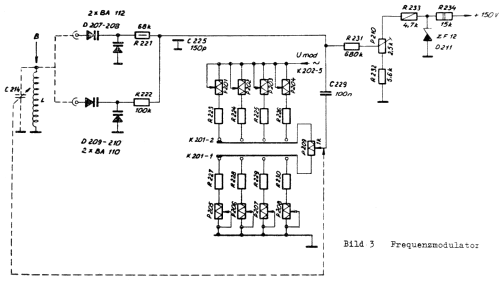

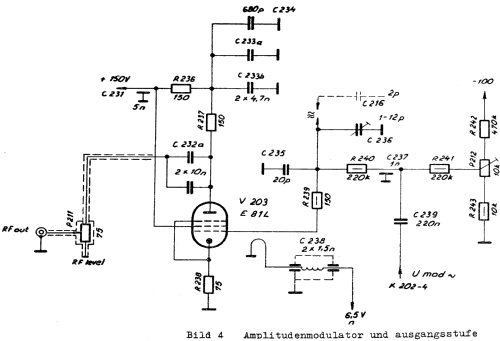

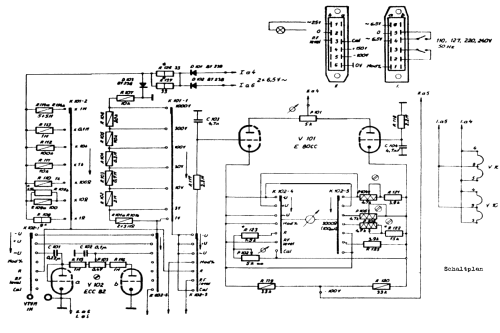

Das hier vorhandenen Schaltbild betrifft nur den HF-Generator. Es fehlt damit noch die Schaltung für das Netzteil und das Röhrenvoltmeter.

Joachim Glüder, 23.Jun.11
