Fernseh-Frequenzumsetzer TVU 33, 31, 13 (01, 1, 10)

Hirschmann GmbH & Co., Richard; Esslingen

Data
Forum
Pictures
Collections

  • Year
  • 1967 ?
  • Category
  • Commercial Transmitter & Receiver (TRX not Amateur)
  • Radiomuseum.org ID
  • 359912

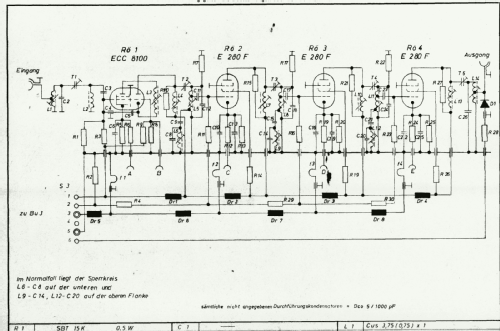

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 0
  • Main principle
  • Special principle (see notes)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 230 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Fernseh-Frequenzumsetzer TVU 33, 31, 13 - Hirschmann GmbH & Co., Richard
  • Shape
  • Miscellaneous shapes - described under notes.
  • Dimensions (WHD)
  • 500 x 820 x 250 mm / 19.7 x 32.3 x 9.8 inch
  • Notes

  • Verwendungszweck. Fernsehumsetzer sind automatische Relaisstationen mit geringer Leistung zur Fernsehversorgung kleinerer Gebiete. Es können auch mehrere Umsetzer in Kaskaden geschaltet werden.

    Wirkungsweise: Umsetzer arbeiten als Direkt-Umsetzer, d.h. das empfangene Bild- und Tonsignal wird ohne Demodulation und nachfolgend erneuter Modulation auf einen anderen Sendekanal umgesetzt und verstärkt.

    HF-Ausgangsleistung: 0,1, 1, 10 Watt

    Montage in Wandschrank. Abmessungen und Gewicht  können, je nach Leistung und Röhrenbestückung, abweichen.

    Frequenzbereiche Fernsehband:  Band I, III, IV oder V, je nach Bestückung.

    Die Röhrenbestückung und -Anzahl kann je nach Frequenzbereich und Sendeleistung variieren.

  • Net weight (2.2 lb = 1 kg)
  • 53 kg / 116 lb 11.8 oz (116.74 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Rudolf Müller. See "Data change" for further contributors.
