- Pays
- Royaume Uni
- Fabricant / Marque
- HMV (Brand), His Masters Voice, The Gramophone Company Ltd.; Middlesex
- Année
- 1964 ?
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 174256
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de transistors
- 9
- Principe général
- Super hétérodyne (en général); FI/IF 475/10700 kHz; 3 Etage(s) BF
- Circuits accordés
- 4 Circuits MA (AM) 7 Circuits MF (FM)
- Gammes d'ondes
- PO, GO et FM
- Tension / type courant
- Piles sèches / 9 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 0.8 W (qualité inconnue)
- Matière
- Cuir / canvas / plastique mais autre matériel en dessous!
- De Radiomuseum.org
- Modèle: 2116 - HMV Brand, His Masters Voice,
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 11.87 x 7.625 x 3.25 inch / 301 x 194 x 83 mm
- Remarques
- Battery type PP9. Speaker 6 x 4 inches.
- Source
- -- Schematic
- Source du schéma

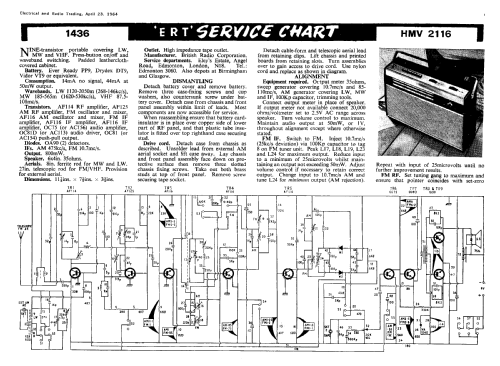

- Radio and TV Servicing books (R&TVS) book
- Schémathèque (1)
- ERT Chart 1436
- Auteur
- Modèle crée par Keith Staines. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 425 modèles d'appareils, 335 avec des images et 242 avec des schémas.
Tous les appareils de HMV (Brand), His Masters Voice, The Gramophone Company Ltd.; Middlesex
