• Country
• Japan

• Manufacturer / Brand
• Hitachi Ltd.; Tokyo

• Year
• 1980 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 262066

• • alternative name: Hitachi Sales Corp. of America

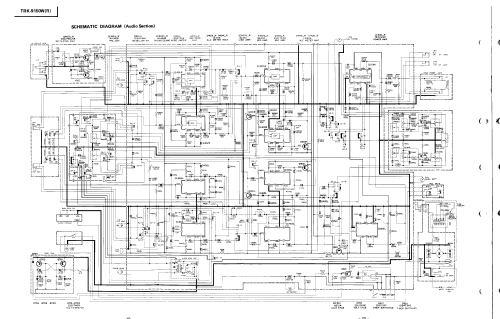

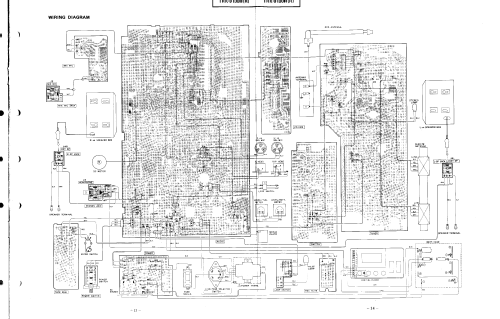

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player; Radio with other functions

• Power type and voltage
• Line / Batteries (any type) / 100-250 / D: 10 x 1,5 & AA 2 x 1,5 Volt

• Loudspeaker
• 4 Loudspeakers

• Power out
• 15 W (undistorted)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

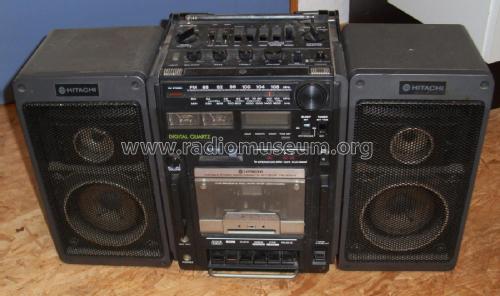

• Model: Radio Cassette Recorder TRK-9150W - Hitachi Ltd.; Tokyo

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 540 x 320 x 190 mm / 21.3 x 12.6 x 7.5 inch

• Notes

• Radiorekorder, tragbare Stereoanlage mit abnehmbaren Boxen (2-Wege-System, 10cm Tieftöner und 4,5 cm Hochtöner), Ausgangsleistung 2x 7,5 Watt sinus, manuelle und automatische Aufnahmeaussteuerung, 2 VU´s, digitale Schaltuhr inkl. Sleeptimer, Loudness, CRO² und FE-Kassetten, Anschlüsse für Phone, Line in, Line out und Mikrofon, FM & AM-Antennenanschluß, Mikro-Mix-Regler (Karaoke-Funktion) und Mikrofonanschluß vorn, 2 eingeb. Kondensatormikrofone oben, Kopfhöreranschluß (6,3mm Klinke), Rec.-Mute, Timer Standby, 3-stelliges Bandzählwerk, Betrieb über Netz, Batterien (10x 1,5 Volt Mono (D), oder ext. Netzteil 12-15 Volt=. Sehr servicefreundlicher Aufbau!

• Net weight (2.2 lb = 1 kg)
• 10.8 kg / 23 lb 12.6 oz (23.789 lb)

• Author
• Model page created by Michael Gnaedig-Fischer. See "Data change" for further contributors.
