True RMS Voltmeter 3403c

Hewlett-Packard, (HP); Palo Alto, CA

Data
Forum
Pictures
Collections

  • Year
  • 1973
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 112190

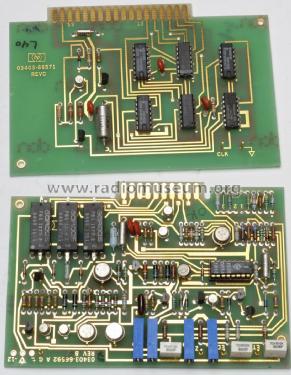

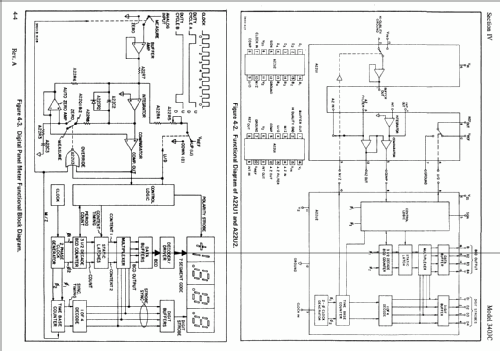

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 230 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: True RMS Voltmeter 3403c - Hewlett-Packard, HP; Palo Alto
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 234.9 x 127 x 196.8 mm / 9.2 x 5 x 7.7 inch
  • Notes
  • DC- und AC-Voltmeter mit Echt-Effektivwertmessung über Dünnfilm-Thermokoppler. Meßbereiche: 10 mV (AC only) bis 1000 V. Frequenzbereich: 2 Hz - 100 MHz. Eingangsimpedanz: Bereiche bis 1 V: 20MOhm // 20 pF; Bereiche ab 1 V: 10 MOhm // 24 pF. Erhältliche Optionen: 001 "autorange" (+125 $), 002 "digital output" (+150 $), 005 "isolated remote control + digital output + autorange" (+190 $), 006 "dB display" (+ 250$). Warnung: Bis zur Seriennummer 1452A01206 wurde ein verpolter Bananenbuchsen- auf BNC-Adapter mitgeliefert. In Verbindung mit der Groundlift-Schaltung des Geräts besteht beim Messen von Spannungen größer 60 V Lebensgefahr!)
  • Net weight (2.2 lb = 1 kg)
  • 5 kg / 11 lb 0.2 oz (11.013 lb)
  • Price in first year of sale
  • 1,500.00 $
  • Source of data
  • -- Original prospect or advert
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Spiros Tsianakas. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model True RMS Voltmeter is part of the collections of the following members.

 Forum

Forum contributions about this model: Hewlett-Packard, HP;: True RMS Voltmeter 3403c

Threads: 1 | Posts: 1

Das HP3403C True RMS (root mean square) Voltmeter ist eine Weiterentwicklung des HP3400A True RMS Voltmeters. Die darin realisierten Verbesserungen beziehen sich insbesondere auf den erweiterten Frequenzbereich, die Digitalisierung der Anzeige und auf eine HPIB Schnittstelle. Zusätzlich kann das HP3403C auch Gleichspannungen verarbeiten, was das HP3400A nicht kann. Zum (korrekten) Messen z.B. von Klirrfaktoren, bei denen ein Gleichanteil entstehen kann, ist diese Eigenschaft wichtig.
Aber am Prinzip der "RMS Messung" mit Hilfe der Thermo-Koppler hat sich nichts Wesentliches geändert.

Der "True RMS" Wert berechnet sich aus dem Gleichanteil udc und dem Effektivwert des Wechselanteils uacRMS, der von einem "RMS" Meßgerät gemessen wird, nach folgender Formel:

u_{\textup{True RMS}} =\sqrt{u_{dc}^2 + u_{ac\, RMS}^2}

Ein "True RMS" Voltmeter kann also den Gleichanteil in einer Spannung berücksichtigen. (Untere Grezfrequenz ist 0Hz.)

Bei einem "RMS" Voltmeter muß der Gleichanteil udc extra z.B. mit einem Drehspul-Instrument (oder einem Multimeter) gemessen werden. Anschließend kann nach der obigen Formel dann auch der "True RMS" Wert der Spannung bestimmt werden.

Im Schaltungs-Ausschnitt, der die Schaltung mit den beiden Thermo-Kopplern (TC1A, TC1B) zeigt, erkennt man wieder eine Regelkreisschleife, ähnlich derjenigen, die beim HP3400A analysiert wurde.

MfG DR

Dietmar Rudolph † 6.1.22, 01.Jun.16
