- Country
- Spain
- Manufacturer / Brand
- Iberia Radio, S.A.; Barcelona
- Year
- 1958
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 98172
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 465 kHz; 2 AF stage(s)
- Tuned circuits
- 10 AM circuit(s)
- Wave bands
- Broadcast plus more than 2 Short Wave bands.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 inch = 15.2 cm
- Power out
- 4.25 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

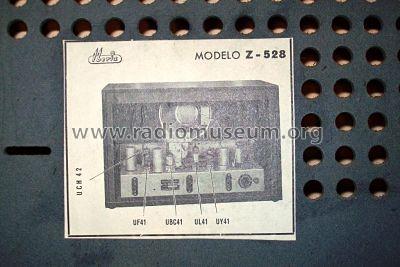

- Model: Z-528 - Iberia Radio, S.A.; Barcelona
- Shape

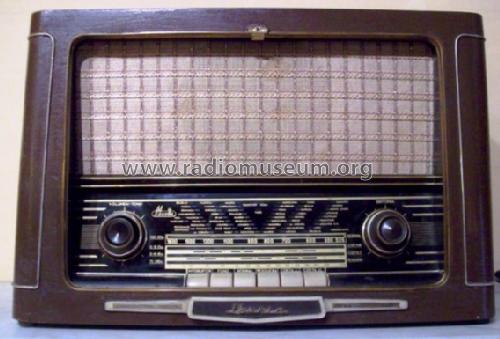

- Tablemodel with Push Buttons.
- Notes
- Serial-N° 55001-56120: FI/IF = 472 kHz. Autotransformador.
- Price in first year of sale
- 2,998.00 ESP
- Mentioned in
- La Vanguardia Española 4-01-1958
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Miguel Bravo-Cos. See "Data change" for further contributors.
- Other Models
-
Here you find 258 models, 212 with images and 175 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Iberia Radio, S.A.; Barcelona
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Iberia Radio, S.A.;: Z-528
Threads: 1 | Posts: 3
Estimados amigos,
Soy nuevo en Radiomuseum, y me gustaría poder formar parte de este grupo de personas amantes de las radios antiguas. No tengo mucha idea de electrónica, pero creo que con el tiempo iré aprendiendo de vuestra experiencia y conocimiento.
Me pongo en contacto con vosotros porque dispongo de una radio Iberia Z-528 en buen estado, pero no dispongo de las herramientas para restaurarla. Dispongo de los recambios originales de las válvulas que indica el manual del fabricante, he intentado cambiarlas, pero no consigo que encienda la radio.
Como quiero hacer las cosas con rigor, necesitaría de alguien que estuviera dispuesto a reparar la radio y que viviera cerca de Barcelona o incluso Tarragona para traérsela, revisarla y determinar cuál es el problema.
Creo que podría tratarse del transformador, pero no puedo asegurarlo. Las botoneras algunas funcionan y otras no quedan fijas. Necesitaría un botón para el dial nuevo original y una limpieza general de todos los componentes electrónicos.
Bueno, espero que con el tiempo y nuevas adquisiciones en el mercado de segunda mano, pueda aportarles información, datos y mis experiencias para seguir dotando de esta fantástica organización de material inédito para compartirlo entre todos vosotros y seguir creciendo.
Muchas gracias por vuestra amabilidad.
Octavi Mestre
Barcelona, España
Octavi Mestre Rebull, 12.Mar.10
