Condensatori Elettrolitici Alta Tensione

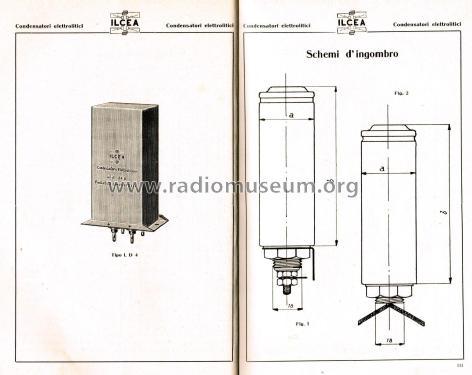

Diverse serie di condensatori elettrolitici polarizzati, con tensione massima di funzionamento 475 V e massima di punta 525 V. Costruzione in 6 diversi modelli:

• Involucro cilindrico in alluminio con dado centrale di fissaggio. Negativo all'involucro, positivo al morsetto assiale. Singoli con capacità da 4 a 16 µF.
• Involucro cilindrico in alluminio con dado centrale di fissaggio. Treccia isolata per il collegamento, colore rosso per il positivo, nero per il negativo. Singoli con capacità da 4 a 16 µF.
• Involucro cilindrico in alluminio con dado centrale di fissaggio. Doppia treccia isolata per i collegamenti, negativo all'involucro. Doppi con capacità 4 + 6, 4 + 8, 6 + 8, 8 + 8 µF.
• Involucro in lamiera per montaggio su pannello. Capicorda per i collegamenti. Doppi con capacità 4 + 6, 4 + 8, 6 + 8, 8 + 8 µF. Tripli con capacità 4 + 4 + 4, 6 + 6 + 6, 4 + 6 + 8, 8 + 8 + 8 µF.
• Involucro in cartone, forma parallelepipeda tipo Mignon, con terminali assiali. Singoli con capacità da 2 a 8 µF.
• Involucro in cartone, forma parallelepipeda verticale con terminali a capicorda. Doppi con capacità 4 + 4, 4 + 6, 6 + 8, 8 + 8 µF

In questo link sono elencati 6 modelli, di cui 4 con immagini e 0 con schemi.
