• Country
• Italy

• Manufacturer / Brand
• Imca Radio; Alessandria

• Year
• 1946 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 106428

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 9

• Valves / Tubes
• EF9 ECH4 6C5 EF9 EM4 6Q7 6V6 6V6 5Y4 or 5X4

• Main principle
• Superhet with RF-stage; ZF/IF 467 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 140; 160; 220; 275 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 8 W (unknown quality)

• from Radiomuseum.org

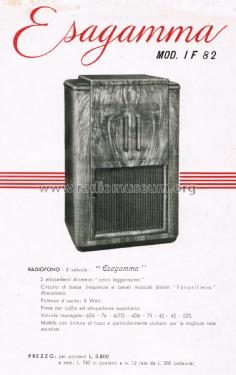

• Model: Esagamma IF82 - Imca Radio; Alessandria

• Notes

• Gamme d'onda: 2 medie e 4 corte.

  Questo apparecchio è dotato di due stadi finali separati ed identici, ognuno equipaggiato con una 6V6 che pilota un trasformatore di uscita ed il relativo altoparlante.
  Controllo di tono. Ingresso per giradischi.

  Uscita per cuffia. Dall'anodo di una delle due 6V6 è derivato l'attacco per una cuffia.

  Altro schema (1938-39) indica una versione della Bassa Frequenza - Alimentazione con: 42 - 42 - 5Z3.

• Literature/Schematics (1)
• Schemi di apparecchi radio ( Ravalico 1953 )

• Literature/Schematics (2)
• Il Radio Libro, (Ravalico) 8.Ed. (Il Radio Libro IX edizione 1947 (D.E. Ravalico))

• Literature/Schematics (3)
• Schemario di apparecchi radio a valvole (II edizione, D.E. Ravalico - Hoepli - 1945)

• Author
• Model page created by Alessandro De Poi. See "Data change" for further contributors.
