Pangamma AM/FM IF121
Imca Radio; Alessandria
- Country
- Italy
- Manufacturer / Brand
- Imca Radio; Alessandria
- Year
- 1949–1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 72485
Giovanni
Restaurato il mobile a tampone.
Scala parlante, in funzione
Imca "Pangamma IF 121"
Interno IMCA pangamma IF 121- foto 1
IMCA Pangamma IF 121 foto 2
IMCA Pangamma, interno foto 3
IMCA Pangamma interno foto-4
IMCA Pangamma interno foto-5
IMCA Pangamma interno foto 6

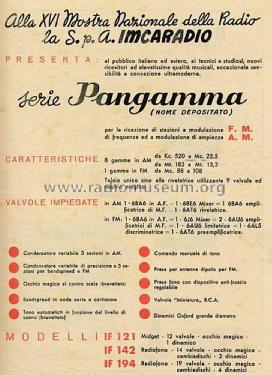

Da: "L'Antenna" numero 8 agosto 1949.

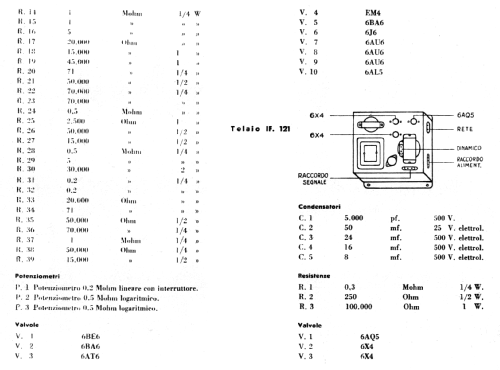

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 13
- Main principle
- Superhet with RF-stage; ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, more than 2 SW bands plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110, 125, 140, 160, 220, 280 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Pangamma AM/FM IF121 - Imca Radio; Alessandria
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 700 x 375 x 320 mm / 27.6 x 14.8 x 12.6 inch
- Notes
- Una delle prime radio italiane a modulazione di frequenza. One of the first Italian FM receivers.
- Source of data
- Riparazioni - Scuola Radio Elettra
- Mentioned in
- Guida Pratica Antique Radio III (2000)
- Literature/Schematics (1)
- Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 88-90)
- Literature/Schematics (2)
- -- Original prospect or advert (L'antenna, n. 8, 1949, pag. 297; L'antenna, n. 9, 1950, pag. XXIX)
- Literature/Schematics (3)
- D.E. Ravalico, Primo avviamento alla conoscenza della radio, XI Ed., p. 186
| Imcaradio Pangamma AM/FM IF121, IF142, IF194 - Manuale d'uso | 376 KB |
- Documents regarding this model
- Author
- Model page created by Alessandro De Poi. See "Data change" for further contributors.
- Other Models
-
Here you find 91 models, 57 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Imca Radio; Alessandria
Collections
The model Pangamma AM/FM is part of the collections of the following members.
Museums
The model Pangamma AM/FM can be seen in the following museums.
Forum contributions about this model: Imca Radio;: Pangamma AM/FM IF121
Threads: 2 | Posts: 4
Buongiorno a tutti, ho recentemente acquisito questa bella radio, essa monta un altoparlante Geloso,
su altre foto del museo ho visto lo stesso modello con altoparlante Philips, con altoparlante Goodmans e con altro che non riesco ad identificare, la mia domanda: esisteva un altoparlante marcato IMCA o venivano montati tipi diversi a seconda della fornitura di quel momento?
Grazie. cordiali saluti. Giuseppe.
Giuseppe Feniello, 25.Jun.16
Oggi ho scoperto che tra il telaio radio numero 6276 ed il numero 6474, quindi in un range di 198 telai, sono state cambiate le manopole della radio, prima erano chiare, meno profonde e con la scritta Imca Radio piccola, dopo sono scure, più profonde e con la scritta Imca Radio grande. Sempre tra il telaio radio numero 6276 ed il numero 6474 è stato messo il condensatore elettrolitico che prima era sotto, sopra al telaio, il telaio 6637 ad esempio mantiene le stesse caratteristiche del telaio 6474, conferma che appunto tra il telaio 6276 ed il 6474 sono state fatte almeno le modifiche sopra citate, probabilmente guardando attentamente ne saranno state fatte anche altre.
Alessio Castagnini
Alessio Castagnini, 05.Sep.11
