• Country
• Germany

• Manufacturer / Brand
• Imperial Rundfunk und Fernseh (Kuba-Imperial, auch General Electric); Osterode/Harz, Hemmingen

• Year
• 1968

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 286654

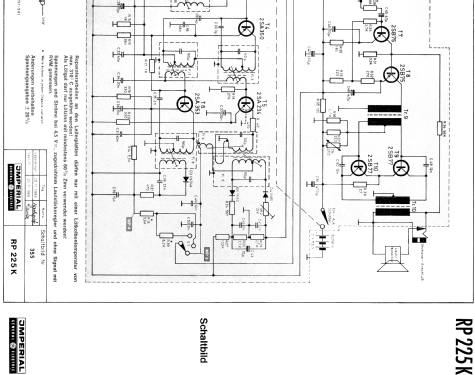

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• 2SC535 2SC535 2SA234 2SA350 2SA234 2SA353 2SB75 2SB75 2SB77 2SB77 1N60 1N34A

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz; 3 AF stage(s)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Power type and voltage
• Dry Batteries / UM1: 3 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

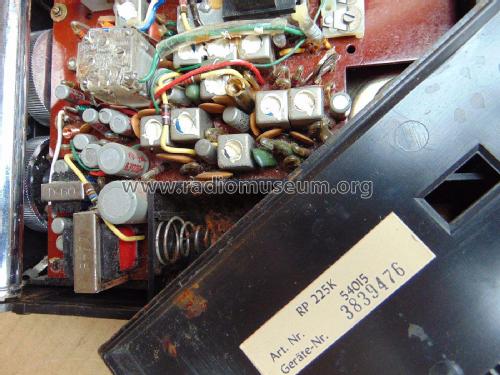

• Model: Kofferempfänger RP 225 K, Art.Nr. 54015 - Imperial Rundfunk und Fernseh

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 215 x 138 x 56 mm / 8.5 x 5.4 x 2.2 inch

• Notes

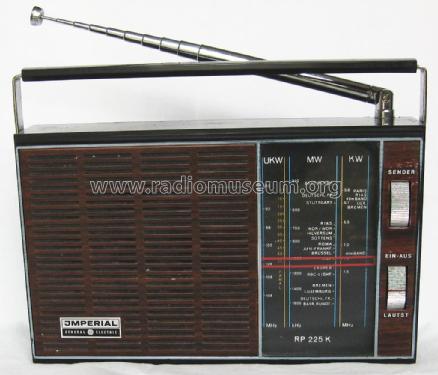

• FM/AM Empfänger mit 75cm dreh- und schwenkbarer Teleskopantenne und ausziehbarem Tragebügel oben; Abstimmung und Lautstärkeregler/Ein/Aus vorn; 3,5mm Ohrhöreranschluss links und Bandwahl-Schiebeschalter hinten.

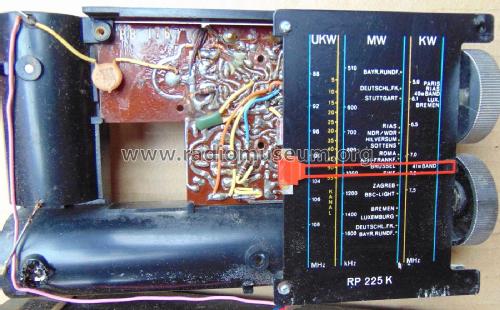

  Empfangsbereiche:
  UKW: 87 - 108MHz,
  KW: 5,8 - 8,3MHz,
  MW: 510 - 1600kHz

  Dioden je Typ nur einmal gelistet.

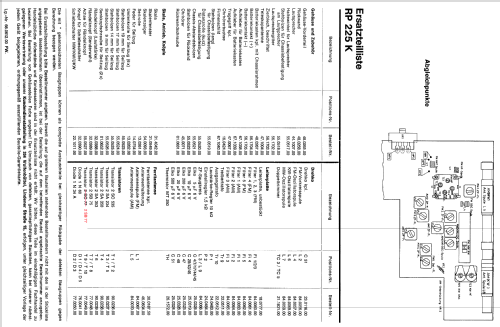

  Die Schaltung weist bei T3 einen Fehler auf: der dort genannte Transistor 2SC234 ist als NPN Leistungstransistor für Sender falsch. Richtig ist lt. Stückliste die Type 2SA234. Lt. Stückliste sind für T9 und T10 2x 2SC77 verbaut - richtig sind 2x 2SB77.

• Net weight (2.2 lb = 1 kg)
• 0.856 kg / 1 lb 14.2 oz (1.885 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Holger Struthoff. See "Data change" for further contributors.
