• Country
• Germany

• Manufacturer / Brand
• Isophon, E. Fritz & Co. GmbH.; Berlin

• Year
• 1974/1975

• Category
• Loudspeaker, headphone or earphone

• Radiomuseum.org ID
• 238111

• • Brand: Isophon

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• 4 Loudspeakers

• Material
• Special material, described in the notes.

• from Radiomuseum.org
• Model: Geschlossene Box BS 7502 - Isophon, E. Fritz & Co. GmbH.;

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 393 x 723 x 300 mm / 15.5 x 28.5 x 11.8 inch

• Notes

• Bauvorschlag für die Lautsprecherbox BS 7502
  Im Jahr 1974/75 wurde der Bauvorschlag BS 7502 veröffentlicht, damals umfasste der zugehörige Bausatz alle notwendigen Einzelteile (bis zum Bespann-Stoff). Es fehlte  das Holz-Gehäuse, das sich der Kunde aus den Vorgaben selbst zusammenbauen musste. Die Vorgabe bestanden aus einem empfohlenen Volumen und dazu gab es allgemeine Hinweise zur Anordnung der Lautsprecher.

  Technische Daten:
  Prinzip Bauweise:                                3-Wege Bausatz
  Frequenzbereich:                                 25 - 21.000 Hz
  Nenn-/ Musikbelastbarkeit:                   50/ 75 W
  Schalldruck (SPL):                               88 dB/W/m
  Impedanz:                                           4 Ohm
  Übergangsfrequenz:                             800/ 6.000 Hz

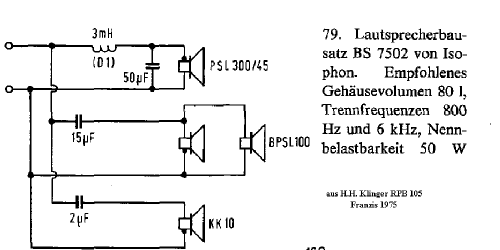

  Frequenzweiche:                                 12 dB/Okt. (TT) bzw. 6 dB/Okt.

  Bestückung:
  dynamischer Tieftonlautsprecher:          Ø  300 mm                  Typ: PSL 300/ 50  (4 Ω)
  Breitband-Konus-LS:                            Ø  95 mm                    Typ:  2x BPSL 100 (8 Ω)
  Kalotten-Hochtöner:                             Ø  26 mm                    Typ: KK 10  (4 Ω)

  Gehäuse:                                           Span-/ Tischlerplatte, 19 mm

  Abmessungen:empfohlen                   393 x 723 x 300 mm (b x h x t)

  Bruttovolumen: empfohlen:                  ca. 70 l  (H.H. Klinger 80 l)

• Price in first year of sale
• 369.00 DM

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Eberhard Fuchs. See "Data change" for further contributors.
