Hochton-Lautsprecher HM10/13/7

• Brand: Isophon

Isophon Hochton-Lautsprecher HM10/13/7,
Belastbarkeit 2 VA, mit Tieftöner 12,5 VA,

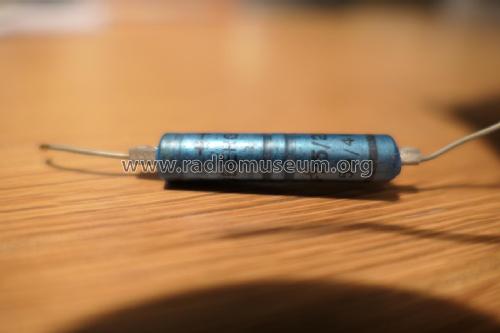

Frequenzbereich 2000 - 16000 Hz (über Kondensator 4 µF).

Im Jahr 1955 wurde erstmalig der Isophon Hochtöner HM 10/13/7 vorgestellt, konzipiert zur optimalen Nutzung der neuen Möglichkeiten nach Einführung des UKW-Rundfunks und auch der verbesserten Phono-Technik. Zusammen mit einem großen Breitband-Lautsprecher wurde der HM 10 zu einer Standardkombination der folgenden Jahre. Eingesetzt im großen „Familienradio“ z.B. im Braun RC 51 oder als vom Radio abgesetztem Lautsprecherteil, z.B. Braun L1 (s. hochgeladenes Foto). Die Bezeichnung der Isophon-Lautsprecher folgte lange Zeit der Nomenklatur (ab 1959):
1. Zahl = ØKorb in cm,  2. Zahl = ØKern in mm,  3. Zahl = K-Gauß (magn. Induktion), d.h., das Modell HM 10/13/7 hat einen 100 mm-Korb/ 13 mm Kern und eine magnet. Induktion 7.000 Gauß. Es gab in den Anfangsjahren mehrere Varianten, HM 10/13/5 und HM 10/13/10, ab 1963 aber nur noch das Modell HM 10/13/7. Nachfolger wird 1967 das Modell HM 10, ab 1970 dann bis 1978 das Modell HS 10, das eine etwas veränderte magnetische Geometrie mit höheren Werten von magnetischer Induktion und Fluss aufweist, äußerlich aber ebenfalls unverändert scheint.

Technische Daten:HM 10/13/7
Belastbarkeit:  2 W
Impedanz:  5 Ω
Frequenzbereich: ca. 2.000 … 16.000 Hz (über 4μF Ankopplung), ab 1963 – 17.000 Hz
magnetische Induktion: 7.000 Gauß
magnetischer Fluss: 7.800 Maxwell
Befestigungslochkreis: 110 mm
Schallaustrittsöffnung:  92 mm
