Modul System IMS G210

Isophon, E. Fritz & Co. GmbH.; Berlin

Data
Forum
Pictures
Collections

  • Year
  • 1984 ??
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 237920
    • Brand: Isophon

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • 2 Loudspeakers
  • from Radiomuseum.org
  • Model: Modul System IMS G210 - Isophon, E. Fritz & Co. GmbH.;
  • Dimensions (WHD)
  • 210 x 350 x 165 mm / 8.3 x 13.8 x 6.5 inch
  • Notes

  • Dieser Vorschlag ist eine geeignete kleine Einsteiger-Box, die Lautsprecher sind auch heute noch im Internethandel zu bekommen (Stand Juni 2013).

    Technische Daten:
    Prinzip Bauweise:                              unendliche Schallwand/ geschlossene Box
    Frequenzbereich:                               50 - 20.000 Hz
    Nenn-/ Musikbelastbarkeit:                  50/ 90 W
    Schalldruck (SPL):                             88 dB/W/m
    Impedanz:                                          8 Ohm
    Übergangsfrequenz:                            3.000 Hz
    Frequenzweiche:                                2-Wege, 12 dB/ Oktave

    Bestückung:
    dynamischer Tieftonlautsprecher:         Ø 145 mm               Typ: PSL 155 Alu
    Kalotten-Hochtöner:                            Ø  25 mm                Typ: KK10

    Gehäuse:                                         Holz/ MDF

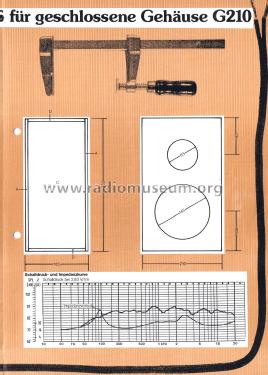

    Abmessungen:                                   210 x 350 x 165 mm (B x H x T)  s. Bauvorschlag

                                 Schalldruck-/Impedanzkurve s. Fotos

  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.
