PSL 203 S

Isophon, E. Fritz & Co. GmbH.; Berlin

Data
Forum
Pictures
Collections

  • Year
  • 1969–1972 ?
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 214699
    • Brand: Isophon

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 inch = 20.3 cm
  • Power out
  • 20 W (35 W max.)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: PSL 203 S - Isophon, E. Fritz & Co. GmbH.;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 202 x 202 x 122 mm / 8 x 8 x 4.8 inch
  • Notes

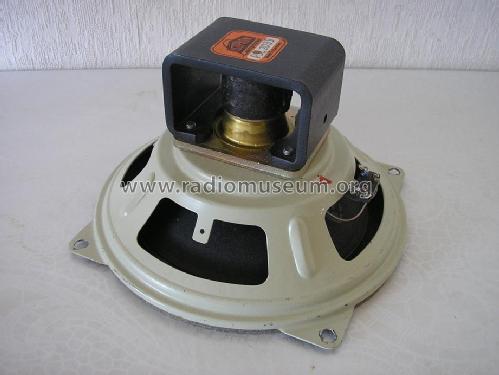

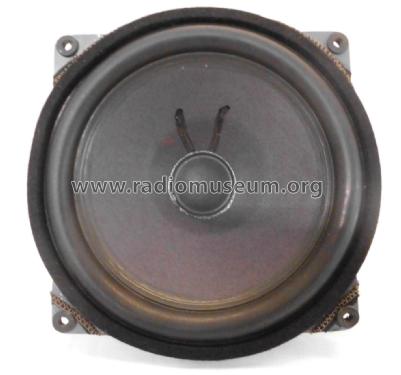

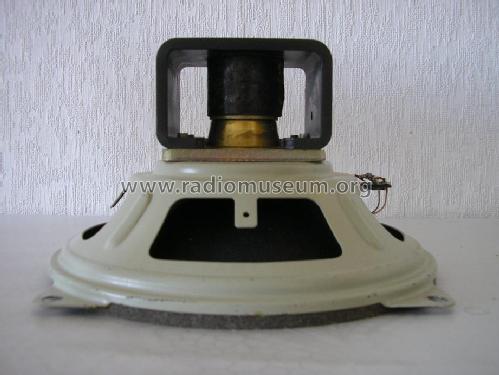

  • Tieftonchassis PSL 203 S

    entsprechend der damaligen Isophon (PSL-) Nomenklatur gibt die Zahl 203 den ungefähren Korbdurchmesser in mm an. Die PSL-Modelle weisen eine vergleichsweise niedrige Resonanzfrequenz (hier 25 Hz) auf, u.a. wegen der verwendeten flexiblen Membraneinspannung. Gedacht war der PSL 203 S als Tieftöner für 2- und 3-Wege Regalboxen und auch als Tiefmitteltöner für 4-Wege Kombinationen.

    Technische Daten: PSL 203 S
    Nennlast lt. DIN: bis 20 Watt
    Grenzlast (nach Einbau): 35 Watt
    Nennimpedanz: 4 Ω
    Resonanzfrequenz: 25 Hz
    Frequenzbereich: 35 – 7.000 Hz
    magnet. Induktion: 9500 Gauß
    magnet. Fluß: 46.600 Maxwell
    Schallöffnung: 190 mm
    Befest.-Lochkreis: Ø 222 mm
    Bauhöhe: 114 mm
    empf. Gehäuse-Vol.: 20 – 30 ltr.

    Preis 04/1971 48,50 DM

  • Net weight (2.2 lb = 1 kg)
  • 1.430 kg / 3 lb 2.4 oz (3.15 lb)
  • Price in first year of sale
  • 48.50 DM
  • Mentioned in
  • HiFi Jahrbuch 1972
  • Author
  • Model page created by Timo Rantasaari. See "Data change" for further contributors.
