Schallwand S 5005

Isophon, E. Fritz & Co. GmbH.; Berlin

Data
Forum
Pictures
Collections

  • Year
  • 1972 ?
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 285062
    • Brand: Isophon

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Schallwand S 5005 - Isophon, E. Fritz & Co. GmbH.;
  • Dimensions (WHD)
  • 350 x 650 x 310 mm / 13.8 x 25.6 x 12.2 inch
  • Notes

  • Bauvorschlag für die Schallwand S 5005
    Im Hi-Fi-Jahrbuch 1972 (dito 1974) erschien unter der Rubrik Lautsprecher/ LS-Systeme/ Schallwände/ Bausätze auch die Isophon Schallwand S 5005, die komplett mit drei Systemen TT/MT/HT und zugehöriger Frequenzweiche bestückt war.  Es fehlte  das Holz-Gehäuse, das sich der Kunde aus den Hersteller-Vorgaben selbst zusammenbauen musste. Diese Vorgabe bestanden aus einem empfohlenen Volumen und dazu gab es allgemeine Hinweise zur Anordnung der Lautsprecher.

    Technische Daten:
    Prinzip Bauweise: 3-Wege Bausatz
    Nenn-/ Musikbelastbarkeit: 35/ 50 W
    Betriebsleistung: 1,9 W
    Impedanz: 8 Ohm
    Übergangsfrequenz: 1.5000/ 6.000 Hz

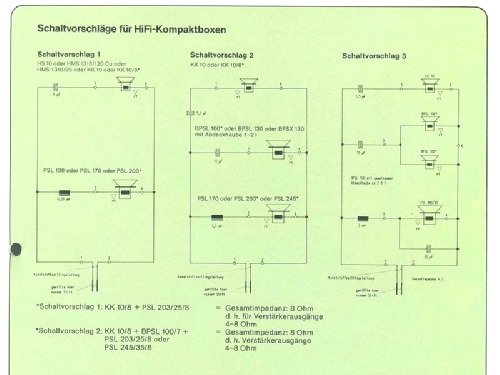

    Frequenzweiche:  s. Vorschlag Nr.2 unter Schaltpläne

    Bestückung:
    Tieftonlautsprecher:   Ø  245 mm    Typ: PSL 245/35/8
    Breitband-Konus-LS: Ø  95 mm      Typ: BPSL 100/7
    Kalotten-Hochtöner:  Ø  26 mm        Typ: KK 10/8

    Gehäuse:  Span-/ Tischlerplatte, 19 mm

    Abmessungen:
    empfohlen:   350 x 650 x 310 mm (b x h x t)
    Bruttovolumen empfohlen: ca. 50 l

  • Net weight (2.2 lb = 1 kg)
  • 5.3 kg / 11 lb 10.8 oz (11.674 lb)
  • Price in first year of sale
  • 205.00 DM
  • Mentioned in
  • - - Manufacturers Literature (LuP-Berlin)
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.
