  • Year
  • 1988 ??
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 237787
    • Brand: Isophon

 Technical Specifications

  • Wave bands
  • - without
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • 2 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Transmission-Line-Box T410 - Isophon, E. Fritz & Co. GmbH.;
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 230 x 610 x 275 mm / 9.1 x 24 x 10.8 inch
  • Notes

  • Die T410 ist die kleinste einer Serie von Isophon TML-Bauvorschlägen, die anderen sind T420/ T430/ T440

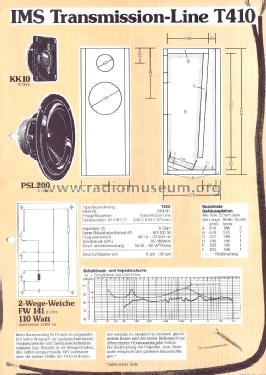

    Bauvorschlag für die Transmission-Line-Box T410

    Technische Daten:

    Prinzip Bauweise:                              2-Wege TML
    Frequenzbereich:                             48 - 20.000 Hz
    Nenn-/ Musikbelastbarkeit:               60/ 80 W
    Schalldruck (SPL):                            85 dB/W/m
    Impedanz:                                         8 Ohm
    Übergangsfrequenz:                         3.000 Hz
    Frequenzweiche:                               6 dB/ Oktave

    Bestückung:

    dynamischer Tieftonlautsprecher:    Ø 198 mm                  Typ: PSL200
    Kalotten-Hochtöner:                          Ø  26 mm                   Typ: KK10/8

    Gehäuse:

    Holz/ MDF

    Abmessungen:
    Gehäuse: 230 x 610 x 275 mm (b x h x t)  s. Bauvorschlag

    Schalldruck-/Impedanzkurve s. Fotos
