Stereo Amplifier Serie 200

ISP KG Dieter Lather; Dreieich bei Frankfurt

Data
Forum
Pictures
Collections

  • Year
  • 1985 ??
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 244697

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 50 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Stereo Amplifier Serie 200 - ISP KG Dieter Lather; Dreieich
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 270 x 60 x 210 mm / 10.6 x 2.4 x 8.3 inch
  • Notes

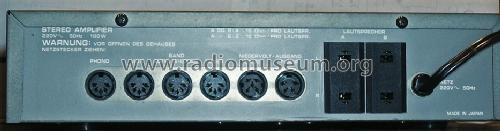

  • Anschlüsse: 4x 5-POL DIN Audio
                        2x Niedervolt DIN Ausgang
                        4x Lautsprecher
                        1x Kopfhörerausgang (5-POL DIN)

    Lautsprecher: A or B  4 - 16 Ohm
                           A  + B  8 - 16 Ohm

    Leistungsaufnahme max. 180 W
    Made in Japan.

  • Net weight (2.2 lb = 1 kg)
  • 3.5 kg / 7 lb 11.3 oz (7.709 lb)
  • Author
  • Model page created by Heribert Jung. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stereo Amplifier is part of the collections of the following members.

 Forum

Forum contributions about this model: ISP KG Dieter Lather: Stereo Amplifier Serie 200

Threads: 1 | Posts: 1

Ich nutze den Verstärker am Computer für die Stereo-Tonausgabe. Der Ton setzte nach einigen Minuten aus oder wurde leise. Ich hatte das Einschaltverzögerungsrelay in Verdacht auf schlechte Kontakte. Da ich keine Serviceunterlagen habe, musste ich durch mehrmaliges Einschalten das Relay am Schaltgeräusch lokalisieren. Es befindet sich auf der links stehenden Netzteilplatine. Nach dem Lösen einiger Stecker und des Bowdenzuges zum Lautsprecherumschalter, konnte ich die Platine an einer Schraube lösen und aus der Halterung ziehen.

Die Schutzkappe vom Relay war leicht zu entfernen und die Kontakte konnte ich mit der Kontaktfeile reinigen. Dann sah ich die eigentliche Fehlerursache. Ein Widerstand im Gleichspannungsbereich des Netzteils hatte sich ausgelötet, siehe Foto. Nach dem neuen Anlöten arbeitet das Gerät wieder einwandfrei.



Auf der Netzteilplatine sind die beiden Widerstände links hinter den beiden schwarzen Elkos zu erkennen. die Isolierung um die Anschlußdrähte war verschmort und bröckelte ab.

Heribert Jung, 26.Nov.13

Weitere Posts (1) zu diesem Thema.
