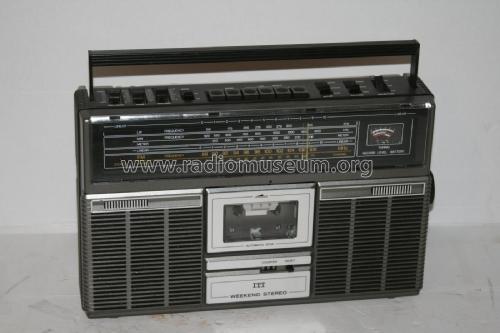

Weekend stereo cassette 110
ITT-Graetz
- Country
- Germany
- Manufacturer / Brand
- ITT-Graetz
- Year
- 1979
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 135824
Q: ITT-Graetz Service
aus itt katalog 1981
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 22
- Semiconductors
- Tuned circuits
- 6 AM circuit(s) 7 FM circuit(s)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Details
- Cassette-Recorder or -Player
- Power type and voltage

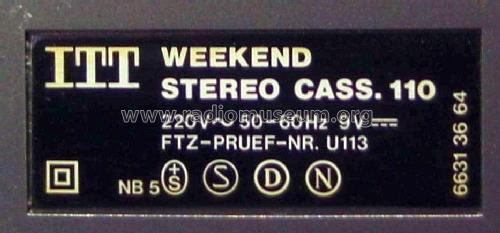

- Line / Batteries (any type) / 220 / 6 × 1,5 Volt
- Loudspeaker
- 2 Loudspeakers
- Power out
- 5 W (max.)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Weekend stereo cassette 110 - ITT-Graetz
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 390 x 250 x 103 mm / 15.4 x 9.8 x 4.1 inch
- Notes
-
Das Gerät "ITT-Graetz Weekend Stereo Cassette 110" verfügt ausser den Transistoren noch über 5 IC, 11 Dioden, 4 Netzgleichrichter und 1 LED. Gewicht ohne Batterien.
- Net weight (2.2 lb = 1 kg)
- 3.4 kg / 7 lb 7.8 oz (7.489 lb)
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.
- Other Models
-
Here you find 74 models, 68 with images and 60 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from ITT-Graetz
Collections
The model Weekend stereo cassette is part of the collections of the following members.
Forum contributions about this model: ITT-Graetz: Weekend stereo cassette 110
Threads: 1 | Posts: 1
Bei diesem Gerät gab es ein nerviges Problem : Beim linken Kanal war der Klang sehr schlecht, besonders beí hoher Lautstärke. Zunächst hatte ich die Vermutung,, der NF . Teil oder der Ausgangs - Elko könnte defekt sein. Aber dann kam noch eine andere Idee : Der linke Lautsprecher könnte defekt sein, Um das herauszufinden, war es nicht einmal nötig, das Gerät auseinanderzubauen :
Der Anschluß einnes Stereo - Kopfhörers ( mit einer 6,3 mm - Klinke ) konnte beweisen, daß der NF - Teil noch o.k. war, denn nun hörte sich der linke Kanal wieder einwandfrei an. Das war also der Beweis, daß der linke Lautsprecher defekt war.
Ottmar Lauth, 26.Mar.18
