• Country
• Germany

• Manufacturer / Brand
• ITT Schaub-Lorenz

• Year
• 1980

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 120694

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 39

• Semiconductors
• BF324 BF451 BC308 BC172 BD827 BC239 BC173 MPS9630 2SC1383 BD827 LB1405 AN362 TDA1011 ZTE2 1N60 1N4148 20A90 1S1555 BZX9V1

• Main principle
• Superheterodyne (common); ZF/IF 459/10700 kHz

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Batteries (any type) / 220 / 8 x 1,5 Volt

• Loudspeaker
• 4 Loudspeakers / Ø 13 cm = 5.1 inch

• Power out
• 10 W (max.)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

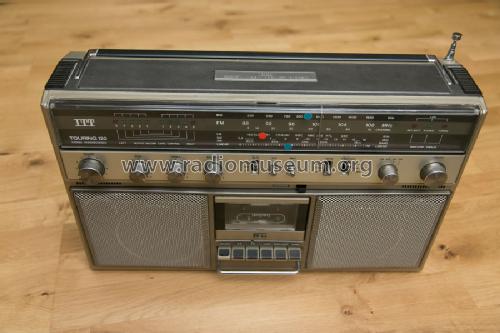

• Model: Touring Stereo Cassette 120 - ITT Schaub-Lorenz

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 466 x 287 x 130 mm / 18.3 x 11.3 x 5.1 inch

• Notes

• Radiorecorder mit 2 eingebauten Mikrofonen und zusätzlichen Hochton-Lautsprechern.

  Im Urmodell sind 39 Transistoren angegeben, später wurde ab Werk noch ein zusätzlicher BD434 verbaut, der auch als Empfehlung von ITT an Werkstätten mit Umbauanleitung ausgegeben wurde. Sein Einbau wurde dringend empfohlen.
  Das Modell mit vom Werk eingebautem BD434 wurde zum Touring 120 A

  Anzeige der Verstärkerleistung mit 2 x 5 LED,
  automatische Aussteuerung der Aufnahme,
  Abstimmanzeige mit LED.
  Mit CrO₂ 40-12500 kHz, automatische Abschaltung bei Bandende.

  Jeder Halbleitertyp nur einmal angegeben.

• Net weight (2.2 lb = 1 kg)
• 5.4 kg / 11 lb 14.3 oz (11.894 lb)

• Price in first year of sale
• 550.00 DM

• Mentioned in
• ICEM-Geräteblatt (FWU)

• Author
• Model page created by Joachim Glüder. See "Data change" for further contributors.
