CR 220, Type 5512 6581
ITT (nicht Schaub, nicht Graetz); Deutschland
- Hersteller / Marke
- ITT (nicht Schaub, nicht Graetz); Deutschland
- Jahr
- 1983
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 302939
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 10
- Halbleiter
- BF324 BF451 BF451 BF451 BC308 BC308 BC238 BC238 BC338 TDA1220 TBA820 CD4040 CD4011 PCA1517
- Hauptprinzip
- Superhet allgemein; ZF/IF 459/10700 kHz
- Wellenbereiche
- Langwelle, Mittelwelle und UKW (FM).
- Betriebsart / Volt
- Wechselstromspeisung / 220 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 7 cm = 2.8 inch
- Material
- Plastikgehäuse (nicht Bakelit), Thermoplast
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org

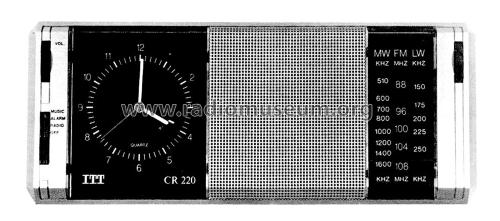

- Modell: CR 220, Type 5512 6581 - ITT nicht Schaub, nicht Graetz
- Form
- Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).
- Abmessungen (BHT)
- 260 x 110 x 60 mm / 10.2 x 4.3 x 2.4 inch
- Bemerkung
-
Uhren-Radio mit Alarm- und Sleep-Funktion.
Die selbstlaufende synchrongesteuerte Quarzschaltuhr mit Baustein PCA1517 wird netzunabhängig mit einer 1,5 V R6-Batterie betrieben.
Der NF-Verstärker könnte eine Leistung von 1,2 Watt bringen, der eingebaute Lautsprecher hat jedoch 0,5 Watt an 16 Ohm.
Das Gerät ist baugleich mit den Modellen CR220 UK und CR220 (A), sowie den Graetz Modellen Hostess 310 und Hostess 310 (A).
- Nettogewicht
- 0.660 kg / 1 lb 7.3 oz (1.454 lb)
- Literaturnachweis
- -- Original-techn. papers.
