• Country
• Germany

• Manufacturer / Brand
• Jahre, Richard, Radio-Appb.; Berlin

• Year
• 1941 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 211484

• • alternative name: Radio-App.-bau Richard Jahre

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• T113

• Wave bands
• - without

• Power type and voltage
• Storage and/or dry batteries / 100 & 12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Tera-Ohmmeter Typ B1 - Jahre, Richard, Radio-Appb.;

• Shape
• Tablemodel, slant panel.

• Dimensions (WHD)
• 280 x 310 x 280 mm / 11 x 12.2 x 11 inch

• Notes

• Das Gerät besitzt folgende Messbereiche, die mit dem linken Drehschalter eingestellt werden:

  200 kOhm – 500 MOhm

  2 MOhm – 5 G Ohm

  20 MOhm – 50 GOhm

  200 MOhm – 500 GOhm

  Mit dem rechten Drehknopf, der zugleich als Einschalter dient, wird das Gerät kalibriert. Der höchste Messbereich (2G Ohm – 5 TOhm) wird durch Betätigen des am linken Gehäuseelements angebrachten Druckknopfs erreicht.

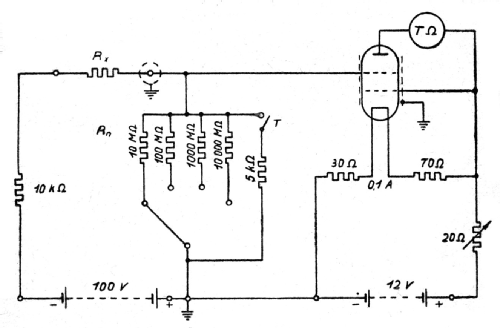

  "Das Tera-Ohmmeter der Firma Jahre ist für die Messung extrem hoher Widerstände, insbesondere des Gleichstromwiderstandes von Isolierstoffen, entwickelt worden. Es arbeitet nach folgendem Prinzip (s. Schaltplan). Das Meßobjekt mit dem gesuchten Widerstand Rx wird in Serie mit einem Vergleichswiderstand Rn von bekannter Größe an eine Gleichstromquelle mit vorgegebener Spannung (100V) angeschlossen. In Abhängigkeit von dem gesuchten Widerstand Rx tritt an dem Vergleichswiderstand Rn ein Spannungsabfall auf, der am Steuergitter einer Elektrometerröhre zugeführt wird und damit deren Anodenstrom beeinflusst. Ein Drehspulinstrument im Anodenstromkreis, das in Tera-Ohm geeicht ist, gestattet die direkte Ablesung des gesuchten Widerstandswertes."

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Source of data
• - - Data from my own collection

• Mentioned in
• Heinrich Nottebrock, Bauelemente der Nachrichtentechnik, Teil 1, Kondensatoren, 1949, S. 135

• Literature/Schematics (1)
• Radio-Mentor (3/1941, S. 94)

• Author
• Model page created by Tobias Otto. See "Data change" for further contributors.
