- Country
- Switzerland
- Manufacturer / Brand
- Jura; La Chaux-de-Fonds (eigentlich Zürich)
- Year
- 1939/1940
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 12112

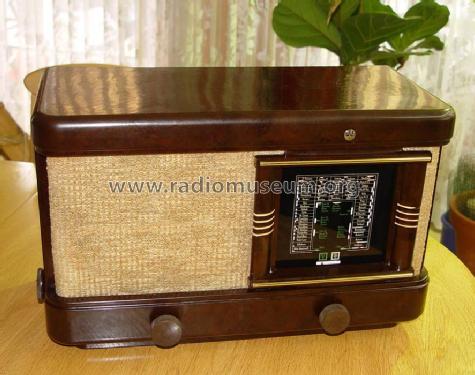

Jura 59A fertig restauriert.
Chassis von Unten
Chassis gereinigt, ohne Röhren
Typenschild zu Modell mit ID 128986
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 473 kHz; 2 AF stage(s)
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: 59A - Jura; La Chaux-de-Fonds
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 485 x 305 x 225 mm / 19.1 x 12 x 8.9 inch
- Notes
- Sch=440A;
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Circuit diagram reference
- Die Tungsram-Tabellen führen das Modell auf.
- Other Models
-
Here you find 101 models, 83 with images and 42 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Jura; La Chaux-de-Fonds (eigentlich Zürich)
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Jura; La Chaux-de-: 59A
Threads: 1 | Posts: 3
Das Gerät habe ich von einem guten Kollegen geschenkt bekommen.
Optisch war das Gerät in einem relativ guten Zustand.
Das Bakelitgehäuse hatte allerdings auf der Oberseite einen ca. 10 cm langen Riss.
Vorgang:
Chassis ausgebaut.
Gerät über Regeltrafo vorsichtig hochgefahren, Aufnahmeleistung und auch den Strom an der Gleichrichterröhre kontrolliert.
Da der Strom bei der Gleichrichterröhre schon bald in den Grenzbereich geraten war, obwohl die Netzspannung bei weitem noch nicht erreicht war, das ganze abgebrochen um die Gleichrichterröhre nicht zu zerstören. Elcos 50 und 15 uF müssen demnach defekt sein.
Alle Röhren entfernt und Chassis komplett gereinigt.
C1 und C2 50+15uF (in einem Gehäuse) ausgehöhlt und neue Elkos eingebaut.
Gleichrichterröhre gegen eine bessere des gleichen Typs ausgetauscht, war schon etwas schwach. Alle anderen Röhren fast 100%.
Erstaunlicherweise sind alle andern Kondensatoren noch einigermassen in der Limite, da das Gerät wieder einwanfrei funktioniert.
Hier ein paar Bilder:
links vorher rechts nachher
Restaurationsgrüsse
Peter Steffen
Optisch war das Gerät in einem relativ guten Zustand.
Das Bakelitgehäuse hatte allerdings auf der Oberseite einen ca. 10 cm langen Riss.
Vorgang:
Chassis ausgebaut.
Gerät über Regeltrafo vorsichtig hochgefahren, Aufnahmeleistung und auch den Strom an der Gleichrichterröhre kontrolliert.
Da der Strom bei der Gleichrichterröhre schon bald in den Grenzbereich geraten war, obwohl die Netzspannung bei weitem noch nicht erreicht war, das ganze abgebrochen um die Gleichrichterröhre nicht zu zerstören. Elcos 50 und 15 uF müssen demnach defekt sein.
Alle Röhren entfernt und Chassis komplett gereinigt.
C1 und C2 50+15uF (in einem Gehäuse) ausgehöhlt und neue Elkos eingebaut.
Gleichrichterröhre gegen eine bessere des gleichen Typs ausgetauscht, war schon etwas schwach. Alle anderen Röhren fast 100%.
Erstaunlicherweise sind alle andern Kondensatoren noch einigermassen in der Limite, da das Gerät wieder einwanfrei funktioniert.
Hier ein paar Bilder:
links vorher rechts nachher
Restaurationsgrüsse
Peter Steffen
Peter Steffen, 22.Aug.05
