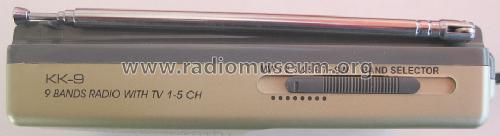

Multi Band Radio Receiver KK-9

Kaide Electronics Co., Ltd; Shenzhen

Data
Forum
Pictures
Collections

  • Year
  • 2006 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 258139

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Batteries / addl. power jack / AA: 2 x 1,5 / 3 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Multi Band Radio Receiver KK-9 - Kaide Electronics Co., Ltd;
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 130 x 80 x 30 mm / 5.1 x 3.1 x 1.2 inch
  • Notes

  • FM 76-108 MHz, mit Empfang des Fernsehtones (Kanal 1-5 in manchen Ländern),
    MW und 7 Kurzwellen-Bändern.

  • Author
  • Model page created by Rudolf HEINZ. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Multi Band Radio Receiver is part of the collections of the following members.

 Forum

Forum contributions about this model: Kaide Electronics Co: Multi Band Radio Receiver KK-9

Threads: 2 | Posts: 2

Eine kleine unkommentierte Recherche zu den Auswüchsen heutiger Globaler Marktwirtschaft:

Kaide KK-9;

Kchibo KK-9;

Kaipeng KK-9;

Durabrand KK-9;

KNSTAR KK-9;

Kalade KK-9;

Pilite (Qlite?) KK-9;

MiK KK-9;

SUNNY KK-9;

DEKANG KK-9;

KunHuang KK-9;

Bell+Howell KK-9;

Jinru KK-9;

Pobuze KK-9;

AM/FM Receiver KK-9.

Bemerkenswert ist noch, dass die linke LED bei einigen Geräten nur eine Power-Anzeige ist und bei einigen eine Tuning-Anzeige.

Die Preise liegen im Asiatischen Markt ab US $ 2,38 ,abhängig von der Stückzahl.



Stefan Redlich, 14.Feb.16

Weitere Posts (1) zu diesem Thema.

Dieses Gerät ist unter Verschiedensten Namen auf dem Markt und oft ist von mangelnder Funktion zu lesen.

Auch bei meinem war es so, es war sehr schlechter UKW-Empfang.

Nach dem Öffnen musste ich eine miserable Lötqualität der jetzt mit SMD Bauteilen bestückten Platine feststellen. Da die Analyse der Schaltung an sich eine bessere Performanz erwarten ließ, machte ich mich daran die gesamte Platine nach zu löten.

Jetzt funktioniert das Gerätchen im Rahmen seiner Möglichkeiten einwandfrei. (….Nachtrag)

IC- Bestückung:

AM/FM Radio IC CD2003 ("Variante" vom TOSHIBA TA2003)

NF Verstärker IC D2822  (Variante" vom ST/UTC TDA2822)

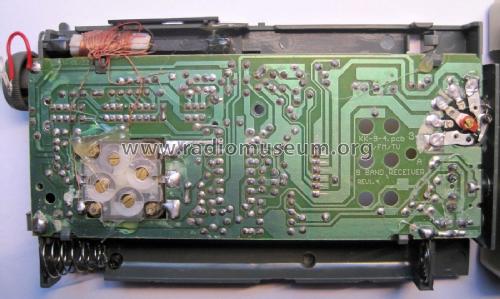

Bilder von SMD-Platine siehe oben!

Nachtrag vom 21.02.2016

Leider musste ich die „einwandfreie“ Funktion zunächst zurücknehmen.

Viele FM Sender waren „verzerrt“ und ließen sich nicht ordentlich abstimmen.

Auch fiel mir auf, dass die Sender 2 dicht nebeneinanderliegende Maxima haben.

Lösung: Abgleich der 10,7 MHz ZF für den Demodulator auf 0-Durchgang. (Pin 10 am CD2003 an eine Spule mit Drehkern unterhalb des IC). Einmal dabei, habe ich die Eckfrequenzen und die Vorselektion für FM neu abgeglichen.

Ergebnis: Ein ganz anderes Radio, sauberes Abstimmen möglich, UKW-Sender laut und deutlich. Der Hersteller versaut durch schlechte Lötung und schlampigen Abgleich die Geräte!

Weitere Auffälligkeiten:

  • NF relativ kräftig durch einen in Brücke geschalteten NF-IC D2822 :)

  • Vorsicht! Der Kopfhörerausgang ist nicht angepasst durch Vorwiderstand, also volle NF auf dem Ausgang = Trommelfell und/oder Kopfhörerkiller :(

  • DX/Local Umschalter ist ein Fake.
    Irgendwas ist auf der Platine vorbereitet aber bei diesem Gerät ist es nicht Beschaltet und hat keinerlei Funktion) :( Vor allem im KW Bereich wäre aber eine Abschwächung des Signals dringend Nötig da es bei meinem KK-9 einen Eingangsverstärker in Form eines SMD-Transistors gleich nach der Teleskopantenne gibt, und vor allem Abends der Gesamte KW Bereich völlig Übersteuert und nur der stärkste Sender eines Bandes zu hören ist und alles andere Überdeckt. :(

  • Ein Abgleich aller AM Bereiche ist nicht möglich es gibt nur grobe Festwerte. Deshalb und wegen der Übersteuerung ist KW eigentlich unbrauchbar. MW geht halbwegs.

  • Im Batteriefach stört eine Gehäusekante. Die hintere Batterie lässt sich nur sehr schwer oder gar nicht ganz einschieben. Eine Feile schafft Abhilfe.

  • Die Frequenzskala sieht sehr hübsch aus, ist aber auf allen Bereichen nur eine sehr grobe Orientierung. Durch den FM Frequenzbereich ab 76 MHz ist der bei uns nutzbare Bereich nur die Hälfte der FM-Skala somit sind alle UKW-Sender auf knapp 2cm Skala :(



Stefan Redlich, 08.Feb.16

Weitere Posts (1) zu diesem Thema.
