- Country
- Germany
- Manufacturer / Brand
- Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.
- Year
- 1951/1952
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 15223

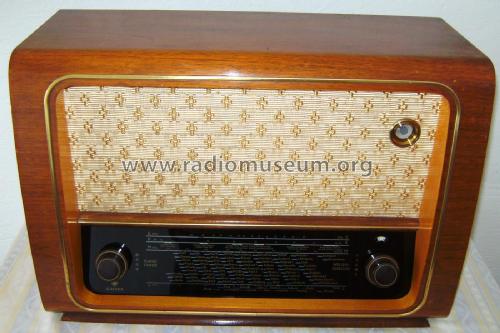

GW670

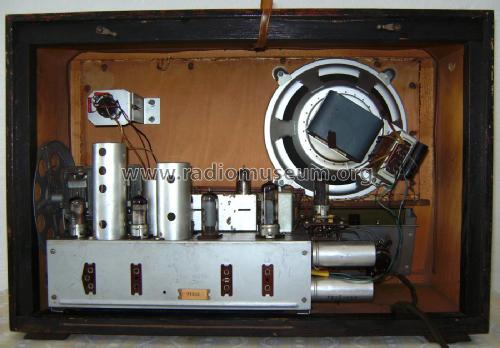

GW670_innen
GW670_RW
GW670_Chassis oben1
GW670_Chassis oben2

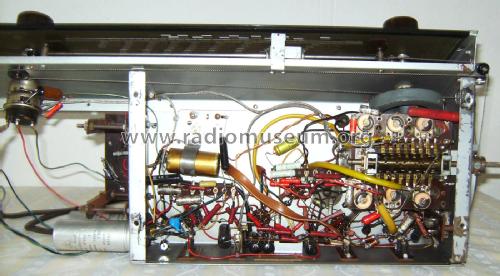

GW670_Chassis unten
GW670_Chassis vorne
GW670_Röhrenkarte Seite 1
GW670_Röhrenkarte Seite 2
GW670_Seriennummer
- Number of Tubes
- 9
- Main principle
- Superheterodyne (common); ZF/IF 472/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 8 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: GW670 - Kaiser KG, W. bzw. Kaiser-
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 560 x 345 x 245 mm / 22 x 13.6 x 9.6 inch
- Notes
-
KW-Lupe. Betrieb nur an 220V Netzspannung möglich.
Im Katalog des Rundfunk-Grosshandels mit 670GW bezeichnet, Modell zeigt GW670. Der Röhrensatz ist im Kat. falsch mit UF42, UCH42, UAF42, UAF42, UM4, UL41 und UY41 angegeben.
Siehe auch Wechelstrom-Ausführung W670.
- Price in first year of sale
- 355.00 DM
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Circuit diagram reference
- Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.
- Mentioned in
- Funkschau (Jg. 1951, Heft 14, S. 271)
- Literature/Schematics (1)
- Kat.d.Rundf.GrossH.1951/52 (S. 61)
- Other Models
-
Here you find 189 models, 134 with images and 108 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.
Forum contributions about this model: Kaiser KG, W. bzw.: GW670
Threads: 1 | Posts: 4
Hallo,
bei mir ist dieses Gerät aufgetaucht. Es handelt sich wahrscheinlich um einen Prototypen, da die Rückwand nachträglich mit von Hand beschrifteten Aufklebern bestückt wurde. Wahrscheinlich kam das Gerät nie in den Handel!
MfG
Peter Breu
Peter Breu, 09.Aug.15
