- Country
- Germany
- Manufacturer / Brand
- Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.
- Year
- 1960–1962
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 78012

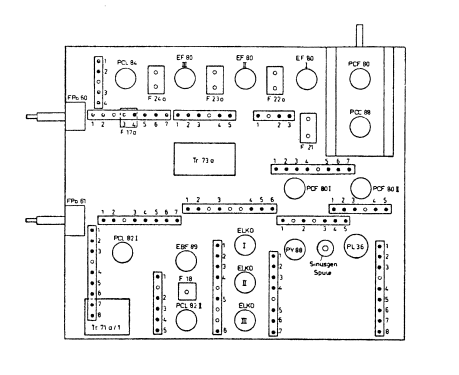

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 15
- Main principle
- Superheterodyne (common); ZF/IF 38900/5500 kHz; 2 AF stage(s)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: Prinz KP60 - Kaiser KG, W. bzw. Kaiser-
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 390 x 260 x 390 mm / 15.4 x 10.2 x 15.4 inch
- Notes
- 1. westdeutsches Koffergerät, nur Netzbetrieb.
Bildrohr 8LP4 (110°), Bildfläche 14,5×18cm.
Nur VHF-Band I/III-Empfang, ab 1961 mit UHF-Tuner erhältlich.
Dann zusätzliche Röhren 2× PC86.
In den VDRG-Handbüchern 1960 und 1961 und der Funkschau-Schaltungssammlung ist der Wert der ZF mit 36 MHz falsch angegeben.
- Net weight (2.2 lb = 1 kg)
- 11.5 kg / 25 lb 5.3 oz (25.33 lb)
- Price in first year of sale
- 698.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1960/61 / Radiokatalog Band 2, Ernst Erb
- Mentioned in
- HdB d.Rdf-& Ferns-GrH 1961/62 (Original-techn. papers.)
- Literature/Schematics (1)
- Funkschau (Jg. 1961 S.51 + 52)
- Author
- Model page created by Bernhard Nagel. See "Data change" for further contributors.
- Other Models
-
Here you find 189 models, 134 with images and 108 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.
Collections
The model Prinz is part of the collections of the following members.
Forum contributions about this model: Kaiser KG, W. bzw.: Prinz KP60
Threads: 1 | Posts: 6
Hallo,
eine Frage zur Schaltung des Geraetes. Im unteren linken Bereich der Schaltungsdarstellung findet sich der Netzschalter. Dieser Netzschalter hat neben den ueblichen eigentlichen Netzkontakten einen weiteren Schalter, welcher im ausgeschalteten Zustand des KP60 geschlossen und im eingeschalteten Zustand geoeffnet ist. Die eine Seite dieses Schalters ist mit der vollen Gleichspannung (F) verbunden. Seine andere Seite fuehrt u.a. zum g1 der 8LP4. Wird nun der KP60 nach Betrieb ausgeschaltet, so wird diese volle Gleichspannung (F) an das g1 der 8LP4 gelegt, weil ja der 2x100yF Elko noch geladen ist. Bitte um einenHinweis, was der Sinn dieser Schaltungsanordnung ist. Danke im Voraus.
Manfred Edelmann † 10.6.20, 16.May.16
