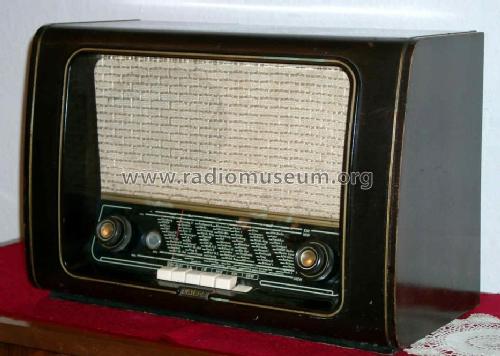

Sonate W950

Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.

Data
Forum
Pictures
Collections

  • Year
  • 1952–1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 15234

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Sonate W950 - Kaiser KG, W. bzw. Kaiser-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 530 x 360 x 260 mm / 20.9 x 14.2 x 10.2 inch
  • Net weight (2.2 lb = 1 kg)
  • 9.5 kg / 20 lb 14.8 oz (20.925 lb)
  • Price in first year of sale
  • 289.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Sonate is part of the collections of the following members.

 Forum

Forum contributions about this model: Kaiser KG, W. bzw.: Sonate W950

Threads: 3 | Posts: 10

Ich habe nochmal den im Gerät eingeklebten Schaltplan neu überarbeitet und hier hochgeladen.

Die Datei hat die Bezeichnung "d_kaiser_sonate_w950_schaltung_komplett_ueberarbeitet"



Gruß,

Daniel Burkei

Daniel Burkei, 27.Dec.15

Weitere Posts (1) zu diesem Thema.

Hallo.

Ich bin seit einiger Zeit auch im Besitz einer Sonate W950.

Ich habe mir die beiden Schaltpläne (einer ist hier in zwei Teile aufgeteilt) hier im Forum angesehen und festgestellt, daß die Röhrenbestückung in den Plänen abweicht.

Version eins: EF80 EC92 EF85 ECH81 EL11 EM35 EF41 E-80??

Im Schaltplan sind auch zwei Lautsprecher angegeben



Version zwei: EF80 EC92 ECH81 EF41 EABC80 EM34 EL41

Und nur ein Lautsprecher



Mein Gerät entstpricht der Konfiguration zwei.



Für mich als Rundfunktechnisch unerfahrenen ist der Schaltplan der Version eins nicht eindeutig, was die Röhren angeht. Die Röhren sind nur im linken Teil des Plans beschriftet. Die anderen Typen habe ich den Sockelschemata, die unter der Schaltung dargestellt sind entnommen.



Vielleicht wäre es gut, wenn die erfahrenen Fachleute hier im Museum sich mit dem Thema befassen könnten und eine Lösung finden (Aufteilung in zwei Modelle oder Hinweis zum Modell, etc.)

Viele Grüße,

Daniel Burkei.

Daniel Burkei, 14.May.13

Weitere Posts (8) zu diesem Thema.

Ich habe am letzten Wochenende von einem Nachbarn dieses Gerät zur Restauration erhalten.

Soweit auch alles gut:
Netzkabel völlig erneuert, da brüchig. Die ECH81 war fällig, und die EM35 (EM34 laut Schaltplan) war völlig taub. Habe deshalb, mit der entsprechenden Umverdrahtung, eine 6E5C eingebaut.
Leuchtet wunderbar. Gehäuse ist auch einigermaßen mit Politur wieder auf Vordermann zu bringen.

Es geht hier auch weniger um ein Sammlerstück als um  die Kindheitserrinnerungen, die mit diesem Radio bei meinem Nachbarn verbunden sind.

Die letzte Herausforderung: Im Gehäuse habe ich ein Mäusenest vorgefunden, das Skalenseil war
in kleinen Abschnitten, auch zum Nestbau verwendet worden. Ich habe - Danke an Herrn Arpad Roth -  auch den Schaltplan für diese Modell herunterladen können, aber ein Seillaufplan, um das Skalenseil wieder zu restaurieren fehlt mir jetzt noch. Die Suche bei ähnlichen Modellen war soweit erfolglos.

Deshalb frage ich hier im Forum an, ob jemand einen Seillaufplan für dieses Modell zur Verfügung hat oder eine Idee, wie man den richtigen Seillauf herausfinden kann.

Norbert, DB4MV

Norbert Funk, 20.Aug.07
