Maxi-Compact VCF40 230.265

Kathrein; Rosenheim

Data
Forum
Pictures
Collections

  • Year
  • 1980 ??
  • Category
  • RF (Radio Frequency-) Amplifier
  • Radiomuseum.org ID
  • 350123

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Radio Frequency Amplification only
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org

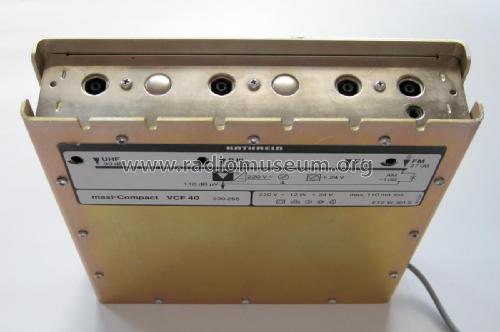

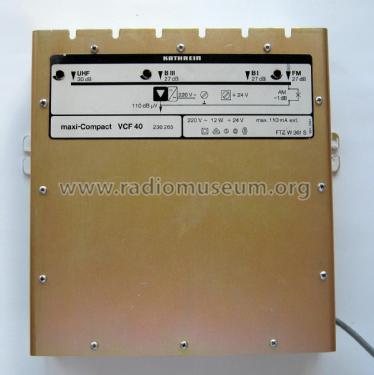

  • Model: Maxi-Compact VCF40 230.265 - Kathrein; Rosenheim
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 208 x 225 x 50 mm / 8.2 x 8.9 x 2 inch
  • Notes

  • Kathrein Mehrbereichs-Antennenverstärker maxi-Compact VCF40 für Wandbefestigung.

    Bereiche:

    • Fernsehen Band I, max. 27 dB Verstärkung
    • FM (UKW / Band II), max. 27 dB Verstärkung
    • Fernsehen Band III, max. 27 dB Verstärkung
    • Fernsehen Band IV/V, max. 30 dB Verstärkung
    • AM (LW/MW/KW) -1 dB, wenn Signal über FM mit eingespeist wird

    Abschwächer für Band I/II, Band III und Band IV/V vorhanden. AM-Durchleitung auftrennbar. Max. Ausgangsspannung 110 dBµV. Leistungsaufnahme 12 W. Ausgang DC 24 V 110 mA zur Fernspeisung eines Vorverstärkers (Mast) über das Koaxkabel.

  • Net weight (2.2 lb = 1 kg)
  • 1.650 kg / 3 lb 10.1 oz (3.634 lb)
  • Author
  • Model page created by Ingo Heidinger. See "Data change" for further contributors.
