Jupiter 202 - Stereo

Komunist Works; Kijev

Data
Forum
Pictures
Collections

  • Year
  • 1974–1979 ?
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 92411

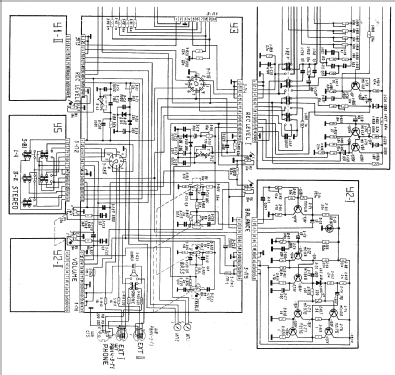

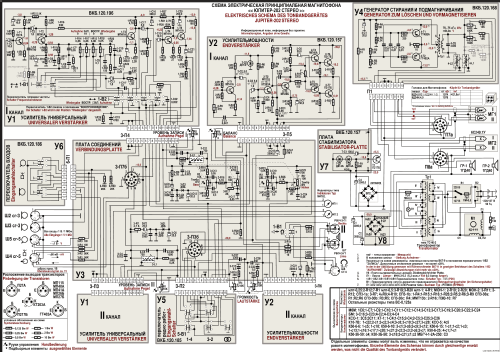

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 27
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 127; 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 2 W (undistorted)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Jupiter 202 - Stereo - Komunist Works; Kijev
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 450 x 192 x 408 mm / 17.7 x 7.6 x 16.1 inch
  • Notes

  • 4-Spur-Stereo-Tonbandgerät; 19,05/9,53 cm/s; Übertragungsbereich bei 19,05 cm/s: 40...16000 Hz.
    Used separate 10-W-Stereo loudspeaker systems and 2 × 1 W built-in record control loudspeakers.

    4-Spur-Stereo-Tonbandgerät; max 18 cm Bandspulen; Übertragungsbereich bei 19,05 cm/s: 40..16000 Hz , bei 9,53 cm/s 63..12500 Hz . Betrieb liegend oder stehend möglich. Für stehenden Betrieb besitzen die Bandwickel einen verlängerten Zapfen, auf dem ein mitgelieferter Arretiergummi  aufgesteckt werden muss.

    Es besitzt einen Tonkopf für Aufnahme/Wiedergabe. Mithören (keine Hinterbandkontrolle) während der Aufnahme ist möglich.

    Anschluss eines Stereo Mikrofones oder alternativ von zwei Mono Mikrofonen ist möglich. Außerdem hat es einen Phone Eingang und einen Radio Eingang, die über Eigangswahlschalter ausgewählt werden. Alle Ein- und Ausgänge sind als 5-pol. DIN-Eingangsbuchsen ausgeführt.

    Für den Anschluss von externen Stereo Lautsprechern sind zwei 7 Watt Endverstärker eingebaut. Passend zum Geräte-Design wurden auch 2 Lautsprecherboxen angeboten. Das Gerät besitzt zwei eingebaute Ovallautsprecher (Lautsprecher 1ГД40 1W  8Ω 160х100х45mm  100-10000 Hz) in den Seitenwänden.

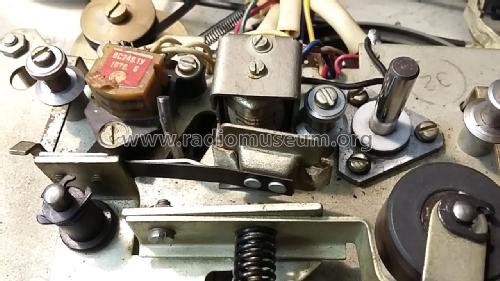

    Das "Jupiter-202-Stereo" verwendet den grundlegenden vereinheitlicht Bandantriebsmechanismus, der auch in Tonbandgeräten zweite Klasse von so bekannten Marken wie «Маяк», «Сатурн», «Снежеть» usw., verwendet wird. Es besitzt einen Motor mit mechanischer Geschwindigkeitsverstellung (Reibrad).

  • Net weight (2.2 lb = 1 kg)
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • Price in first year of sale
  • 1,580.00 Mark
  • Source of data
  • - - Manufacturers Literature
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Jupiter is part of the collections of the following members.

Museums

The model Jupiter can be seen in the following museums.

 Forum

Forum contributions about this model: Komunist Works;: Jupiter 202 - Stereo

Threads: 1 | Posts: 1

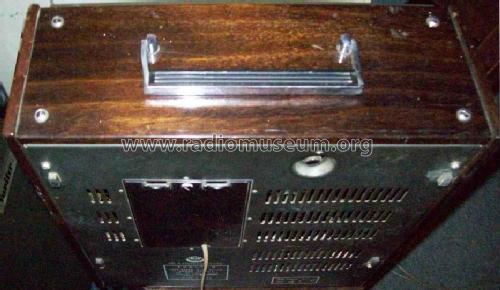

Zum öffnen der Rückwand.
In der Rückwand ist ein Stecker eingelassen der sich beim öffnen von den Anschlüssen im Gerät trennt. So ist sichergestellt das das Gerät beim öffnen Spannungsfrei ist.
Dieser ist anfällig gegen verkanten und mechanische Belastungen. Vorsicht beim öffnen

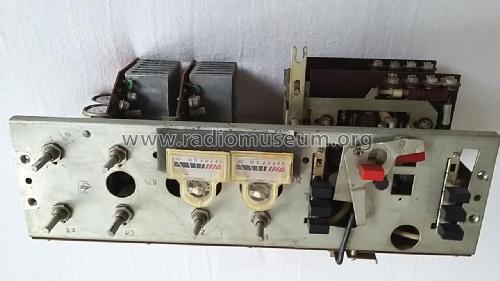

Indikator(en)
Das Gerät besitzt zwei extern (Glühlampe MH6,3-0,3) hinterleuchtete Aussteuerungsindikatoren.

Tonkopf
6Д24Н.1.0=6Д24.012,

Historisches
Dieses Gerät wurde als einziges der Jupiter-Reihe offiziell ab 1975 (siehe "RFT Servicemitteilung 1975-01 Nr.01" Seite 1) in der ehemaligen DDR vertrieben und gewartet (siehe "RFT Servicemitteilung 1980-06-07 Nr.06-07" Seite 5). Darauf bezieht sich auch der Preis 1'580.00 Mark. In Russland (UDSSR) wurde es zum Preis von 490 Rubel vertrieben.

Nachfolger: Jupiter-203-Stereo (Neuvorstellung 1979)



Lutz Kaiser, 03.Feb.22
