• Country
• Germany

• Manufacturer / Brand
• Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio)

• Year
• 1971 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 121999

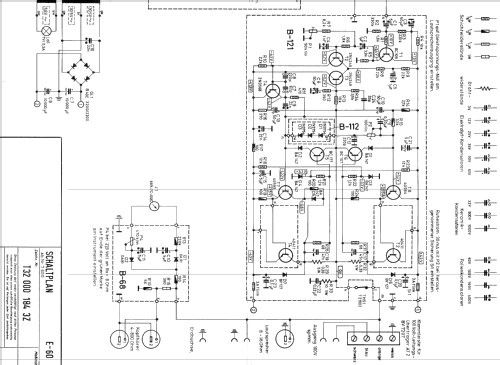

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 16

• Semiconductors
• BC109 BC109 BC109 BC109 BC109 BC109 BC109 2N4249 2N4249 2N3568 BC107 BC177 40594 40595 40411 40411 1N3754 1N3754 1N3754 BA147 BA147 BA147 BA147 BA147 BY127 BY127 OA81 OA81 B40C3200

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 60 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Telewatt HiFi Mischverstärker E 60 - Klein & Hummel; Stuttgart-

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 445 x 160 x 300 mm / 17.5 x 6.3 x 11.8 inch

• Notes
• Einkanaliger (Mono-) Mischverstärker mit 5 Eingängen; Eingangsverstärker-Module für verschiedene Tonquellen steckbar; Eingangsempfindlichkeit 100 mV an 100 kOhm ohne Eingangsverstärker-Module; 80 W Musik- bzw. 60 W Sinus-Ausgangsleistung; Lautsprecherimpedanz 8...16 Ohm; 100 V - Ausgang; Bauart weitgehend gleich den Typen E30 (ID-Nr. 100249) und E120 (ID-Nr. 106409), die entsprechend den Typenbezeichnungen andere Ausgangsleistungen aufweisen.
  Das Modell E 60 war noch 1987 im Vertriebsprogramm von Klein + Hummel.

• Net weight (2.2 lb = 1 kg)
• 14.5 kg / 31 lb 15 oz (31.938 lb)

• Mentioned in
• - - Manufacturers Literature (Prospekt-Anzeige)

• Literature/Schematics (1)
• -- Original-techn. papers. (E60 Schaltplan ab Gerät-Nr. 7600)

• Author
• Model page created by Knut Rothstein. See "Data change" for further contributors.
