• Country
• Germany

• Manufacturer / Brand
• Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio)

• Year
• 1967 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 126943

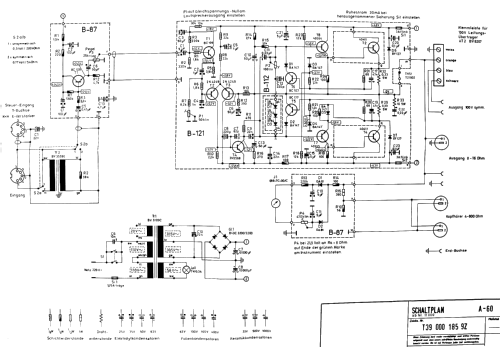

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• BC109 BC109 2N4249 2N4249 2N3568 BC147 BC177 40594 BC147 40411 40411 BA147 BA147 BA147 BA147 1N3754 1N3754 1N3754 OA81 OA81 BA147 BA147 BY127 BY127 B40C2200

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 60 W (80 W max.)

• Material
• Metal case

• from Radiomuseum.org
• Model: Telewatt Mono-Endverstärker A 60 - Klein & Hummel; Stuttgart-

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 443 x 155 x 280 mm / 17.4 x 6.1 x 11 inch

• Notes

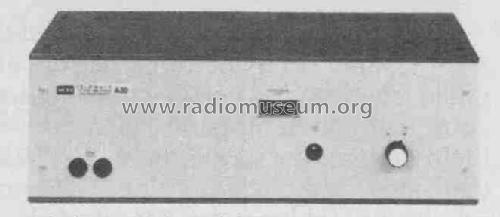

• Das Modell Telewatt A 60 von Klein & Hummel ist ein HiFi Mono-Endverstärker mit einer Ausgangsleistung (Sinus /Musik) von 60/80 Watt.
  Die NF-Steuerspannung kann einem Mischverstärker der M- und E-Reihe, sowie den Vorverstärkern SV 6 oder V 6 entnommen werden.
  100 Volt Ausgangsübertrager ist nachrüstbar.

  Fertigung der A 60 Modell-Reihe von 1967 - 1986.

  H+K Preisliste von September 1968: 645,- DM;
  H+K Preisliste II/1969: 715,- DM - (Preise + MWSt.).


• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Mentioned in
• Funkschau (3.1980)

• Literature/Schematics (1)
• - - Manufacturers Literature (H+K Kataloge der 60er bis 80er Jahre)

• Literature/Schematics (2)
• -- Original-techn. papers. (Schaltplan ab Nr. 11000)

• Author
• Model page created by Karlheinz Fischer. See "Data change" for further contributors.
