• Country
• Germany

• Manufacturer / Brand
• König Electronic GmbH; Reichelsheim

• Year
• 1990 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 128453

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 3

• Semiconductors
• BC547 BC547 BC547 or. BC237 TCA105

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / AA: 6 x 1,5 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

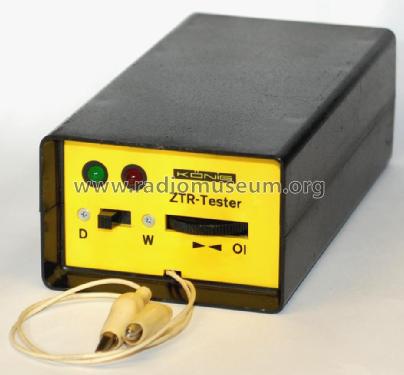

• Model: ZTR-Tester Art.Nr.: 4904 - König Electronic GmbH;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 70 x 50 x 140 mm / 2.8 x 2 x 5.5 inch

• Notes

• Angaben Laut Bedienungsanleitung:

  • Prüfgerät für folgende Prüfmaßnahmen:
    • Schalterstellung W: Windungsschluss von
      • Zeilentrafos
      • Ablenkeinheiten
      • Bildbreitenspulen
      • Transduktoren
      • Sperrwandlertrafos
      • Tonköpfen
    • Schalterstellung D: Durchgangsprüfung
      • Meßspannung 0,8V, Meßstrom 0,5mA
  • Prüfergebnis wird angezeigt durch rote und grüne LED
    • Rot: kein Windungsschluss,  bzw. Durchgang
    • Windungsschluss, bzw. kein Durchgang
  • Spannungsversorgung durch 6x1,5V AA-Batterien (Mignon)
  • Stromaufnahme ca. 25mA

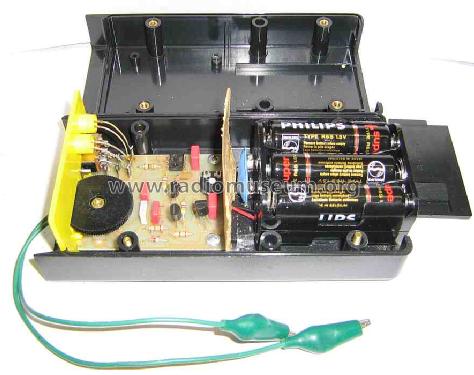

  • Verwendete Transistoren: 3x BC547B (Anm.: es sind auch Bestückungen mit 2x BC547 und 1x BC237 bekannt)
  • Weitere Bauteile: ein IC: TAA105B, eine Diode: 1N4148, zwei 5mm LED (rot und grün)



• Net weight (2.2 lb = 1 kg)
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Author
• Model page created by Karlheinz Fischer. See "Data change" for further contributors.
