• Country
• Germany

• Manufacturer / Brand
• Körting-Radio; Leipzig, später Grassau

• Year
• 1970 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 120337

• • alternative name: Dietz & Ritter GmbH, Dr.

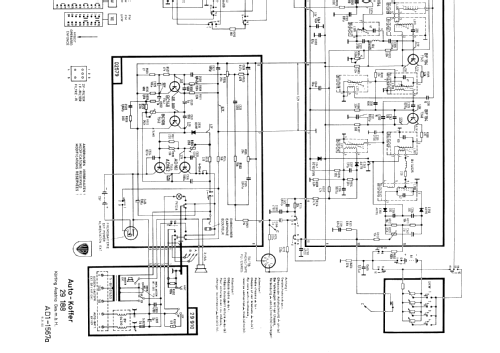

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• BF195 BF194 BF194 BF194 BF194 BF194 BC148 BC108 AD161 AD162

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Batteries / addl. power jack / 5 x 1.5 & 1 x 9 / DC 7,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Autokoffer TR988 - Körting-Radio; Leipzig, später

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 300 x 180 x 80 mm / 11.8 x 7.1 x 3.1 inch

• Notes

• Keine Skaleneinteilung für UKW (4 einzeln abstimmbare Stationstasten). Für die UKW-Abstimmeinheit ist eine separate 9 V Batterie erforderlich.

  Das Gerät ist für den Einsatz in die Autohalterung 29 910 (Betrieb an Autobatterie 6 oder 12 V umschaltbar) vorgesehen. Es verfügt zusätzlich über eine Buchse zum Betrieb an einer externen Spannungsversorgung (7,5 V).

• Net weight (2.2 lb = 1 kg)
• 6.9 kg / 15 lb 3.2 oz (15.198 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Wolfgang Bauer. See "Data change" for further contributors.
