Cyclo-Selector S4340WL

Körting-Radio; Leipzig, später Grassau

Data
Forum
Pictures
Collections

  • Year
  • 1934/1935
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 2391
    • alternative name: Dietz & Ritter GmbH, Dr.

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superhet with RF-stage; ZF/IF 485 kHz; Reflex
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Details
  • Visual Tuning Indicator pre Eye

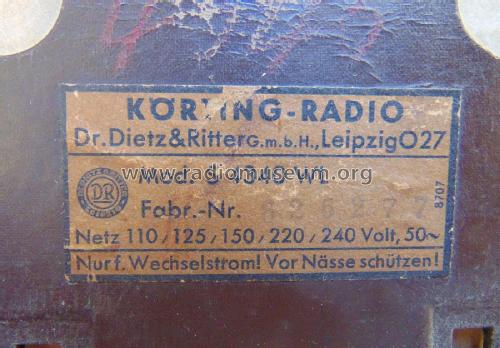

  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Power out
  • 3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Cyclo-Selector S4340WL - Körting-Radio; Leipzig, später
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Dimensions (WHD)
  • 460 x 525 x 310 mm / 18.1 x 20.7 x 12.2 inch
  • Notes

  • Der Cyclo-Selector S4340 von Körting in der Ausführung S4340WL und S4340GL hat einen Feldstärkeanzeiger (auch Optikator genannt?), ist mit mit Kurzwellen ausgerüstet und bietet "maximalen" Schwundausgleich (verbesserter Cyclosuper), HF-Vorselektion, HF-Vorverstärkung, automatische Übersteuerungssperre, Synchronskala mit Opticator zur stummen Abstimmung und Vierfach-Signaltafel, Rauschfreier Lautstärkeregler, feineinstellbarer Klangregler, Brummausgleich, Störsperre.

    Automat. Lichtantenne mit Antennenschloß, Lautsprecher abschaltbar. Der Opticator (offiz. = optische Feinstmessuhr) ist ein in der Anodenleitung der ersten Röhre sitzender Abstimm-Anzeiger.

    Der ZF-Verstärker arbeitet in Reflexschaltung als NF-Vorstufe.

  • Price in first year of sale
  • 321.00 RM
  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Cyclo-Selector is part of the collections of the following members.

 Forum

Forum contributions about this model: Körting-Radio;: Cyclo-Selector S4340WL

Threads: 2 | Posts: 2

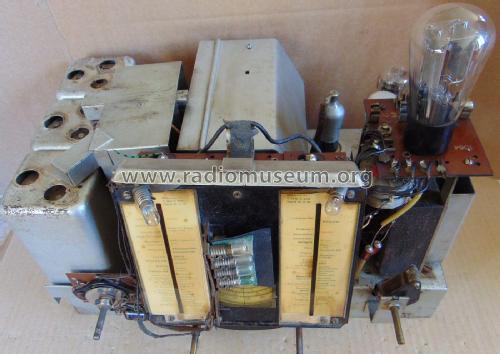

Der in der techn. Beschreibung als Opticator bezeichnete Abstimmanzeiger ist einfach ein Milliamperemeter, wie es in Geräten jener Zeit im In- und Ausland unter allerlei schönen Worten eingebaut wurde. Im Falle Körting (Bild Opticator) hat es nicht einmal ein eigenes Gehäuse, geschützt nur durch die Einbaubucht der Abdeckplatte für einen aufwendigen Skalenmechanismus. Zumindest die beiden Streifen mit den Stationsnamen sind gemeinsam mit dem S5340 (Supramar), wenn nicht sogar  der gesamte Mechanismus einschließlich des Drehko.

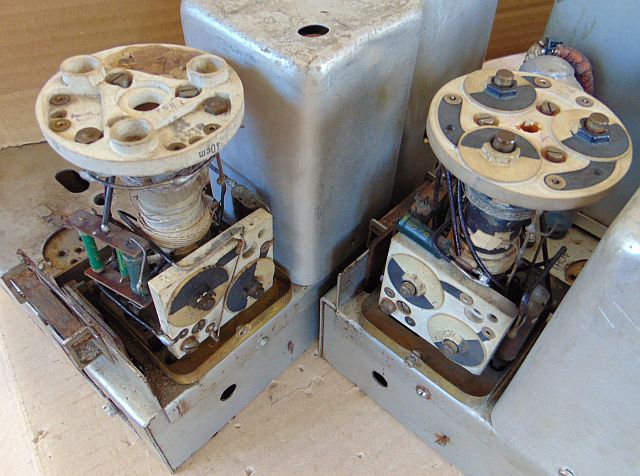

Bei diesen Streifen gibt es aber drei Variationen, nämlich mit dem Stand 23.7.34 (siehe Bilder Skala), 10.9.34 (ID=751355) und 15.11.34, wahrscheinlich auch dem Luzerner Wellenplan geschuldet. Wie beim S5340 (siehe dortiges Forum und die Bildlegenden) gibt es bei den Abschirmbechern  eine Ausführung  mit drei kleinen  und eine mit drei größeren Öffnungen für das Abstimmwerkzeug. Aber nicht nur das. Die an den Keramikscheiben angebrachten Trimmer sind mal oberhalb, mal darunter, auch technisch  anders. Auf den Bildern Filter  ist links  die die Ausführung mit dem Stand 23.7.34 und rechts jene mit dem Stand 15.11.34.

Attachments

Manfred Rathgeb, 13.Oct.22

Weitere Posts (1) zu diesem Thema.

Zum Gerät der Ebay-Versteigerung Oktober 2003 / Preis 603,- Euro :

Chassis und Lautsprecher mit Flugrost, Rückwand fehlt, falscher Lautsprecherstoff, falsche Gleichrichterröhre, brüchige Kabelisolierungen im Geräteinneren, erheblicher Holzwurmbefall

Frank Blöhbaum, 04.Nov.03
