Miros S3220WL
Körting-Radio; Leipzig, später Grassau
- Country
- Germany
- Manufacturer / Brand
- Körting-Radio; Leipzig, später Grassau
- Year
- 1934/1935
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2388
-
- alternative name: Dietz & Ritter GmbH, Dr.
Körting Prospekt Nr. 1987.9.34.50.N
Radio-Katalog, Mix & Genest Hansawerke, 1935

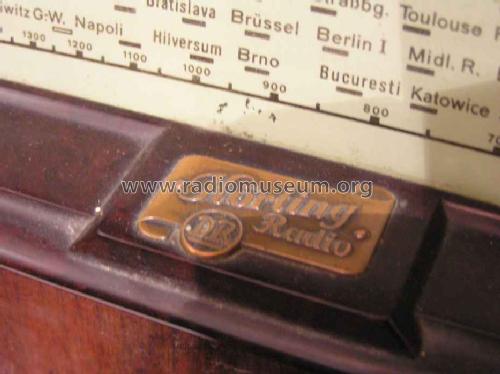

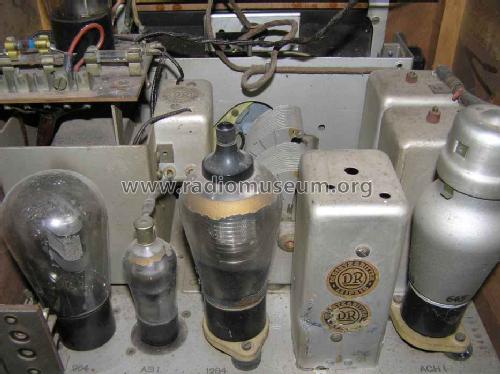

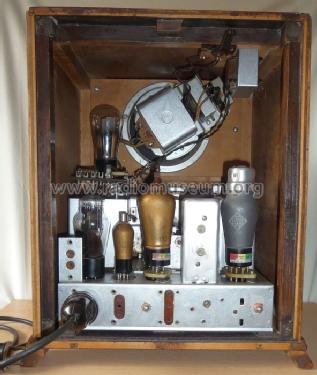

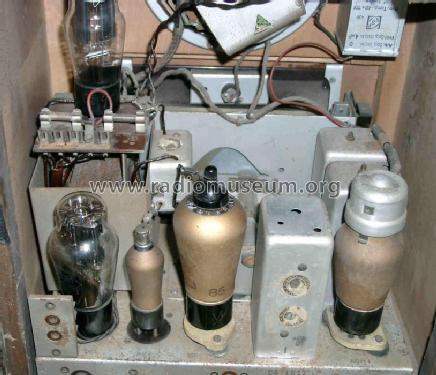

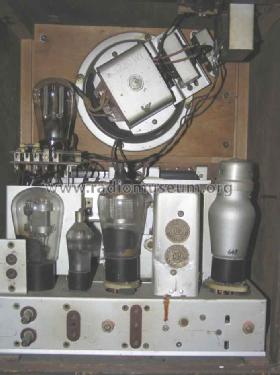

Bedienelemente mit Skala!
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 470 kHz
- Tuned circuits
- 5 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220, 240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Power out
- 3 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Miros S3220WL - Körting-Radio; Leipzig, später
- Shape
- Tablemodel, high profile (upright - NOT Cathedral nor decorative).
- Dimensions (WHD)
- 370 x 445 x 300 mm / 14.6 x 17.5 x 11.8 inch
- Price in first year of sale
- 252.00 RM
- Source of data
- Radio-Katalog Fricke, Radio Groß-Vertrieb, 1934/35 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Mentioned in
- Radio-Katalog, Mix & Genest Hansawerke, 1935
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 815 models, 667 with images and 471 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Körting-Radio; Leipzig, später Grassau
Collections
The model Miros is part of the collections of the following members.
Museums
The model Miros can be seen in the following museums.
Forum contributions about this model: Körting-Radio;: Miros S3220WL
Threads: 2 | Posts: 4
Den Körting habe ich etwa 2015 gekauft.
Das Gerät ist äußerlich sehr gut erhalten und war innerlich unverbastelt.
Ich habe den Ehrgeiz, daß alle meine Geräte auch funktionieren müssen.
So machte ich mich also in 2017 ans Werk.
Als erstes fiel mir die ZF-Sperre auf. Die Induktivität des Sperrkreises war sehr stark verrostet.
Das Blechpaket war stark aufgequollen und hatte die Abdeckung beschädigt.
Ist unschön, aber ist nur die ZF-Sperre, macht nichts!
Bei der weiteren Inbetriebnahme reagierten die ZF-Abgleichtrimmer nicht.
Also habe ich die Filtergehäuse geöffnet und es bot sich das gleiche traurige Bild.
Damit ist das Gerät also quasi elektronischer Schrott!
Nach langem Überlegen dann die Idee, die Filter zu ersetzen.
Ein Bekannter, Henry Westphal, hatte ein Reinhöfer 47.02 zu liegen, welches ich dann auch
als Bandfilter verwendet habe.
Als Demodulatorfilter findet ein 455kHz Einzelkreis aus Meuselwitz Verwendung.
Eine komplette Nachbildung der alten Filter ist mir zu aufwändig, aber das Einfügen bekannter
Schaltungselemente mit anderen Bauteilen ist machbar.
Der Körting spielt jetzt wieder, aber mit der Originalbeschaltung wäre sicher mehr drin gewesen.
Vielleicht nehme ich demnächst einen neuen Anlauf, um den Umbau weiter zu optimieren.
Gerät 5415342
Rainer Reiche, 29.Dec.20
ich habe vor Jahren einen Miros S3220WL erhalten. Bei der ersten Untersuchung stellte ich fest, daß das die Schaltung und einige Bauteile nicht mehr original waren (Lp und Siebkette nicht original, Rückwand fehlt). Dies wäre noch zu verschmerzen, aber der Schock kam bei der Untersuchung der irgendwie klappernden Filter. Sämtliche Kerne (sehen aus wie kleine E-Kerne) sind durch Korrosion regelrecht zerbröselt. Durch die Volumenzunahme des Korrosionsproduktes (ich denke es ist Rost) wurden auch die Spulenkörper mit den Wicklungen in Mitleidenschaft gezogen.
Nachdem das Gerät nun einige Jahre teilzerlegt in Vergessenheit geruht hat, möchte ich ihn wieder zu neuem Leben erwecken.
Mich würde interessieren, ob schon jemand ähnliche Erfahrungen gesammelt hat?
Gibt es Erfahrungen bei der Reparatur bzw. Ersatz derart zerstörter Bandfilter?
A. Hamel
Andreas Hamel, 06.Jan.06
