• Paese
• Germania

• Produttore / Marca
• Körting-Radio; Leipzig, später Grassau

• Anno
• 1951/1952

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 2525

• • alternative name: Dietz & Ritter GmbH, Dr.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• UCH42 UAF42 UAF42 UL41 UM11 UY41

• Principio generale
• Supereterodina (in generale); ZF/IF 472/10700 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     5 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 110; 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 18 cm = 7.1 inch

• Materiali
• Mobile in legno

• Radiomuseum.org

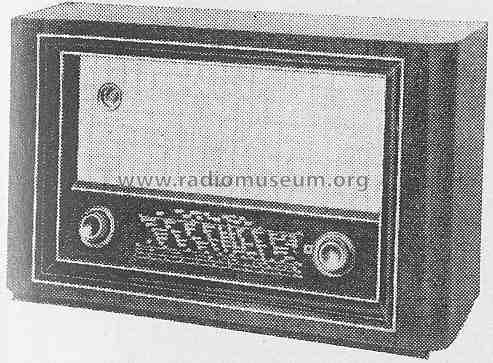

• Modello: Neos 52GW [Ausführung I ] - Körting-Radio; Leipzig, später

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 530 x 320 x 224 mm / 20.9 x 12.6 x 8.8 inch

• Annotazioni

• Achtung: Die Buchsen des Zweitlautsprechers führen immer hohe Spannung, da diese mit der Primärseite des Ausgangstrafos verbunden sind.
  UKW-Demodulation mit Flankengleichrichter.
  Siehe auch Neos 52GW Ausführung 2 mit anderer Eingangsschaltung für den Tonabnehmer.

• Peso netto
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Prezzo nel primo anno

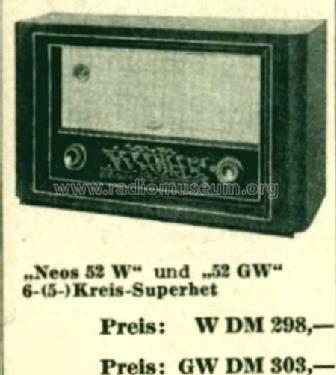

• 303.00 DM

• Fonte dei dati
• Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb

• Bibliografia
• Lange, Schaltungen der Funkindustrie (Band 6, Seite 175)
