• Country
• Germany

• Manufacturer / Brand
• Körting-Radio; Leipzig, später Grassau

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 2527

• • alternative name: Dietz & Ritter GmbH, Dr.

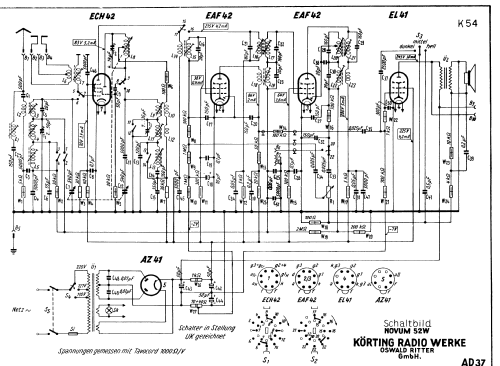

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH42 EAF42 EAF42 EL41 AZ41

• Main principle
• Superheterodyne (common); ZF/IF 472/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     5 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Novum 52W [Ausführung I ] - Körting-Radio; Leipzig, später

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 460 x 296 x 234 mm / 18.1 x 11.7 x 9.2 inch

• Notes

• UKW: 87···108 MHz.
  Achtung: Die Buchsen für den Zweitlautsprecher führen immer hohe Spannung, da diese mit der Primärseite des Ausganstrafos verbunden sind.
  UKW Demodulation mit Flankengleichrichter.
  Gegenüber dem Gerät Novum 52W Ausführung 2 geänderte Schaltung im NF-Bereich.

• Net weight (2.2 lb = 1 kg)
• 8.5 kg / 18 lb 11.6 oz (18.722 lb)

• Price in first year of sale
• 262.00 DM

• Source of data
• Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Lange, Schaltungen der Funkindustrie (Band 6, Seite 180)

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
