• Year
  • 1929/1930
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 15510

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • TRF with regeneration; 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org

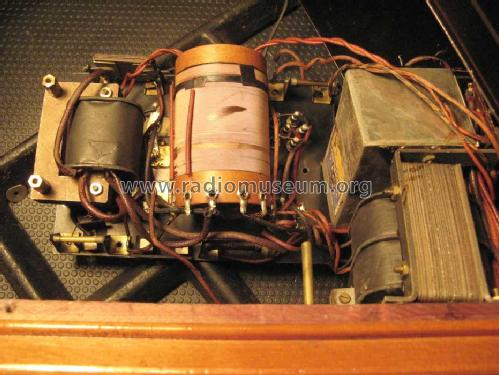

  • Model: 55W - Kramolin; München und Berlin
  • Dimensions (WHD)
  • 260 x 130 x 211 mm / 10.2 x 5.1 x 8.3 inch
  • Notes
  • kapazitive Rückkopplung. [560]
  • Price in first year of sale
  • 90.00 RM +
  • External source of data
  • E. Erb 3-907007-36-0
  • Circuit diagram reference
  • Röhren in FS-Bestückungstabellen
  • Picture reference
  • Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Kramolin; München: 55W

Threads: 3 | Posts: 6

Es gibt offenbar 2 Ausführungen, die eine mit VT126 oder RGN1054 als Gleichrichter, die andere nur mit RGN1054. Mein 55W hat nur die Fassung für die RGN1054. Der übrige Aufbau entspricht den Modellbildern. So wollte man, wie es Herr Walz schon schrieb die restlichen VT126 verarbeiten. Es gibt ab 1929 keine neuen Kramolin-Geräte mehr mit TeKaDe-VT-Doppel -oder Dreifachtrioden in ihrer ursprünglichen Verwendung. Erstaunlicherweise haben viele VT126 bis heute überlebt, mehr wie die geringe Anzahl damit bestückter Geräte vermuten lässt. Sie ist die mit Abstand häufigste Doppeltriode von TeKaDe.

RK

Ralf Keil, 22.Dec.12

Weitere Posts (1) zu diesem Thema.

Liebe Sammlergemeinde,

ich besitze einen Kramolin 55W. Dieser ist mit 3 Röhren bestückt, hat aber 4 Sockel. 3 Sockel sind normale Europa-Sockel. Der vierte, unbestückte Sockel ist 6polig und ist nur mit dem Sockel der RGN1054 quasi parallel  verbunden (siehe Anlage: Sockelskizze).

Kann mir jemand sagen wozu dieser Sockel dient oder diente ?

Auch im Schaltbild des 59W, der ja laut Beitrag von Ralf Keil gleich mit dem 55W sein soll, ist dieser Sockel nicht eingezeichnet.

Es wäre schön wenn mir einer der Kromolin-Experten diese Frage beantworten könnte.

Vielen Dank im Voraus.

Gunther Becher





Attachments

Gunther Becher, 17.Dec.12

Weitere Posts (4) zu diesem Thema.

Der Schaltplan des Kramolin 59W ist identisch zum Modell Kramolin 55W.
Ich konnte bei der Restauration meines 55W keinen Unterschied feststellen.
Lediglich die Lage der Zugschalter und des Drehknopfes der Rückkopplung ist anders,
(55W rechts, 59W links)

Grüsse!
Ralf Keil

Ralf Keil, 22.Nov.07
