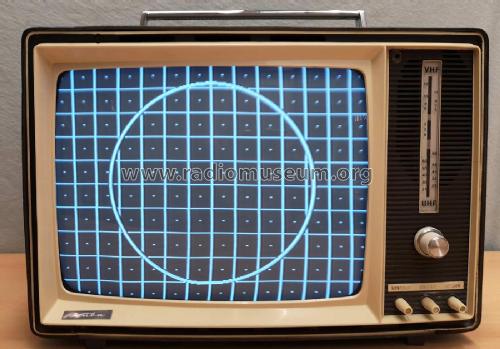

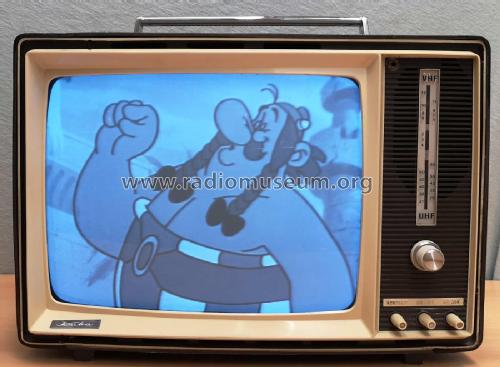

Chico Ch= 1812
Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel
- Country
- Germany
- Manufacturer / Brand
- Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel
- Year
- 1965–1969
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 112558
-
- alternative name: Imperial Kuba
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Number of Transistors
- 9
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Chico Ch= 1812 - Kuba Kuba-Imperial, G.
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 380 x 265 x 300 mm / 15 x 10.4 x 11.8 inch
- Notes
-
30-cm-Portable. VHF/UHF.
Baugleich mit Imperial Chico.
- Net weight (2.2 lb = 1 kg)
- 7.8 kg / 17 lb 2.9 oz (17.181 lb)
- Source of data
- Handbuch VDRG 1965/1966
- Mentioned in
- Handbuch VDRG 1966/1967
- Literature/Schematics (1)
- Handbuch VDRG 1967/1968
- Literature/Schematics (2)
- Handbuch VDRG 1968/1969
- Literature/Schematics (3)
- Handbuch RFP 1965/66, 67/68 und 68/69 (Thiele, Helmstedt)
- Author
- Model page created by Bernd P. Kieck. See "Data change" for further contributors.
- Other Models
-
Here you find 739 models, 685 with images and 260 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel
Forum contributions about this model: Kuba Kuba-Imperial,: Chico Ch= 1812
Threads: 1 | Posts: 1
Der Kleine sehr Kompakt gebaute Röhrenkoffer TV hat schon manschen Techniker und Bastler zur Verzweiflung gebracht
weil diese nicht wussten „wie“ ;-)
Wie immer empfehle ich solche alten Geräte nicht erst zum Testen
einfach in die Steckdose zu stecken und aus zu probieren!!!
dabei kann man nur unnötig Bauteile beschädigen…
und altersbedingt ist der Austausch diverser Bauteile nötig!
Öffenen des Geräts:
Die 4 Schrauben an den Seiten der Front raus schrauben und
den Senderwahl Knopf abziehen
nicht die 3 kleinen Kontrast, Lautstärke und Helligkeits Knöpfe
da die Podis sehr instabil sind.
Gerät nun auf die Vorderseite legen und das Gehäuse abziehen.
Um nun vernünftig arbeiten zu können Chassis ausbauen!!!
Ausbau des Chassis:
Lautsprecher Anschlüsse Am LS abziehen
Die 2 Schrauben über dem Tuner zur Front abschrauben
3schrauben unten Platine/ Front lockern
Stützbügel Platine/ Front oben abschrauben (kann an der Platine bleiben)
Anodenlappe an der Bildröhre anziehen und hängen lassen
Bildröhren Sockel abziehen
Ablenkeinheit lockern dass sie abgezogen werden kann
Jetzt braucht man fast 3 Hände…
Chassis am Tuner und Platine greifen und herausheben
Jetzt einseitig absetzen
weiter am Tuner halten das kein Druck auf die 3 Bedienteil Knöpfe kommt
da diese schnell abbrechen!!!
Jetzt noch den Ablenker anziehen und alles auf den Tisch legen
Geschafft
Nun kann man das seitlich auf den Tuner legen (Ablenker auf den tuner)
Jetzt können alle Arbeiten ganz bequem ausgeführt werden
Reinigung wenn nötig…

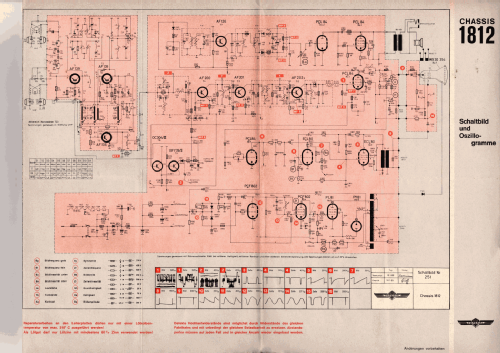

(Schaltbild und BT-Lageplan findet man hier im RM
unter Imperial Chico 1812… sehr hilfreich!)
Sichtkontrolle der Platine auf abgerissene Anschlüsse an Podis und Lastwiderständen
(die Platinenqualität ist sehr minderwertig)
Lötstellen Röhrensockel kontrollieren
Jetzt folgende Bauteile erneuern:
Netzentstörkondensatoren C901, 902 (1)
Booster Kondensator C703 (2)
In Vertikal C801, 802, 803 (3)
Wenn man noch wo anders ERO mit Papiermantel oder Silberne Wima Durolit entdeckt natürlich auch rausschmeißen!
Um „komische“ Fehler im Horizontal Synk. vorzubeugen
D650 (4) ersetzen durch 2x 1N4148
Jetzt die Erste elektrische Prüfung (Inbetriebnahme)
(Chassis bleibt seitlich liegend auf dem Tisch, nicht mit der Bildröhre verbunden)
Die Röhrenheizung funktioniert nicht da die Bildröhre nicht angeschlossen ist, das Gerät bleibt „tot“ (ist so gewollt!!!)
Prüfung (Formatieren) der Siebelkos:
Jetzt mit Trenntrafo langsam auf 220V hochfahren
An den Elkos C905, 906, 907, 908, 910 (5)
Sollten sich ~310V Leerlaufspannung einstellen
Die Vorwiderstäde 902, 903, 904, 905 (6) sollten nicht heiß werden
da sonst ein zu hoher Fehlerstrom in den Elkos fließen würde.
Noch 15-30min eingeschaltet lassen dann Gerät vom Netzt trennen
und mit den Fingern die Elkos auf Temperatur prüfen
ist einer Warm oder sogar Heiß ist dieser defekt!
Ist das nicht der Fall ist alles OK
Falls keine Spannung am Gerät ankommt…
Die Gerätesicherung von 1A versteckt sich im Schukostecker ;-)
Nun Chassis wieder vorsichtig einbauen (3Hände)
auf die 3 Bedienteil Knöpfe Achten!!!
Noch nicht festschrauben,falls man noch mal ran muss
alles verbinden und das Gerät vorsichtig aufstellen
jetzt der erste Probelauf…
normalerweise Rennen dann die Kisten wieder
falls die Vertikal Geometrie, Syk Ärger macht
einfach die ECL80 durch eine neue ersetzen und gut ist
natürlich gibt es auch noch andere Fehler aber das war mal das wichtigste
Beim endgültigen Zusammenbau darauf schauen das kleine Zapfen vom Tuner für den Skalenantrieb richtig in seiner Nute steckt.
Axel Paap, 05.Jan.19
