Kairo Ch= 609(a)

Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel

Data
Forum
Pictures
Collections

  • Year
  • 1959–1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21874
    • alternative name: Imperial Kuba

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 235 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Kairo Ch= 609 - Kuba Kuba-Imperial, G.
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 1130 x 860 x 400 mm / 44.5 x 33.9 x 15.7 inch
  • Notes
  • Das Modell Kairo kommt in den unterschiedlichsten Kombinationen vor, die schon vom Hersteller nicht eindeutig bezeichnet wurden. Katalogangaben, Gerätebezeichnung und Lautsprecherzahl widersprechen sich teilweise, vor allem in puncto Zuordnung bestimmter Bestückungen zum Entstehungszeitpunkt.

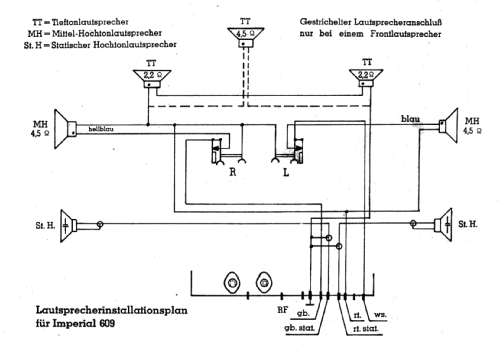

    Es gibt Rundfunkchassis mit 3 Ausgangstrafos: eindeutig für einzelnen gemeinsamen Tieftöner. Es gibt aber auch Chassis mit nur 2 Trafos, also eigentlich für zwei separate Tieftöner. Es gibt aber einen Plan wie mit solch einem Chassis ein gemeinsamer Tieftöner zu beschalten ist. Es sei angemerkt, dass selbst die Bezeichnungen in der Doku nicht übereinstimmen: so steht beim eben erwähnten Plan 609, obwohl laut Radioschaltbild das Chassis 609a dasjenige mit 2 Trafos ist, während das 609 drei Trafos verwendet.
    Deshalb sind all diese Versionen hier zusammengefasst.

    Bestückung:
    Rundfunk-Chassis = Imperial Vollstereo-Super 609
    oder Imperial Vollstereo-Super 609a;
    Phono-Chassis = Telefunken TW501 Stereo
    oder Telefunken TW502S
    oder 10-Plattenwechsler Imperial FM 16.
    sowie mit 5 oder 6 Lautsprechern.
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Kairo is part of the collections of the following members.

 Forum

Forum contributions about this model: Kuba Kuba-Imperial,: Kairo Ch= 609

Threads: 1 | Posts: 5

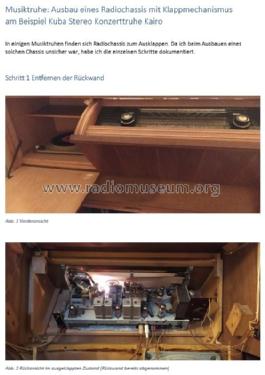

Liebe Radiofreunde,

ich habe gerade eine Truhe mit Imperial Chassis und Dual Plattenspieler vorm Sperrmüll gerettet.

Da die Truhe stark brummt und der Ton leicht verzerrt ist, würde ich gerne das Chassis ausbauen.

Das Chassis wird im Betrieb nach vorne ausgeklappt. Nun weiß ich nicht recht, wie ich zum Ausbau vorgehen soll:

Eine Variante könnte sein, das Klavierband des Klappmechanismus vorne abzuschrauben und  dann die Holzeinfassung nach hinten zu entnehmen.

Eine andere Idee wäre die oberen Holzanschläge links und rechts ab zu bauen (sind allerdings auch noch verleimt) und dann den Holzrahmen weit nach vorne auszuklappen.

Kennt jemand eine einfachere Variante? Hat jemand schon einmal diesen Mechanismus ausgebaut?

Gruß

Patrick Metzler



'

Patrick Metzler, 03.Dec.22

Weitere Posts (5) zu diesem Thema.
