• Country
• Germany

• Manufacturer / Brand
• Imperial Rundfunk und Fernseh (Kuba-Imperial, auch General Electric); Osterode/Harz, Hemmingen

• Year
• 1962/1963

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 15629

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors
• OC615 OC615 AF105 AF105 AF105 OC602 AC122 AC117 AC117 OA172 OA172 1N60 1N60 1N60

• Main principle
• Superheterodyne (common); ZF/IF 472/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Dry Batteries / 4 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Material
• Bakelite case

• from Radiomuseum.org

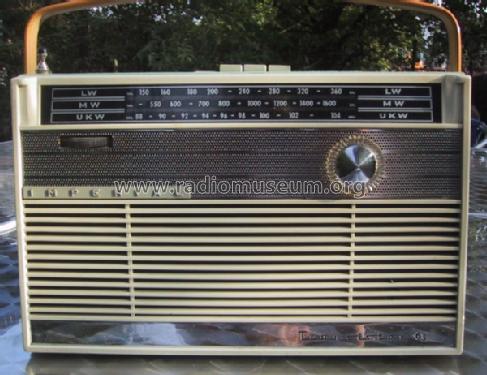

• Model: Transistor - Transistorkoffer 63 - Imperial Rundfunk und Fernseh

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 280 x 175 x 100 mm / 11 x 6.9 x 3.9 inch

• Notes

• Imperial Transistor 63;
  Das VDRG-Handbuch 1962 nennt irrtümlich MW-KW-UKW als Wellenbereiche, ebenso ist die Transistortype 2x AF117 in der NF-Endstufe falsch angegeben.
  Technisch baugleich mit Kuba Cherie.
  Wird auch als Transistorkoffer 63 bezeichnet, siehe Schema.

• Net weight (2.2 lb = 1 kg)
• 2.6 kg / 5 lb 11.6 oz (5.727 lb)

• Price in first year of sale
• 258.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Handbuch VDRG 1962/1963 / Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• -- Original-techn. papers.
